冷庫氨制冷系統常采用液泵供液方式，以液泵作為動力輸送制冷劑。液泵的主要結構型式有齒輪泵和屏蔽泵。而屏蔽泵均為離心泵。

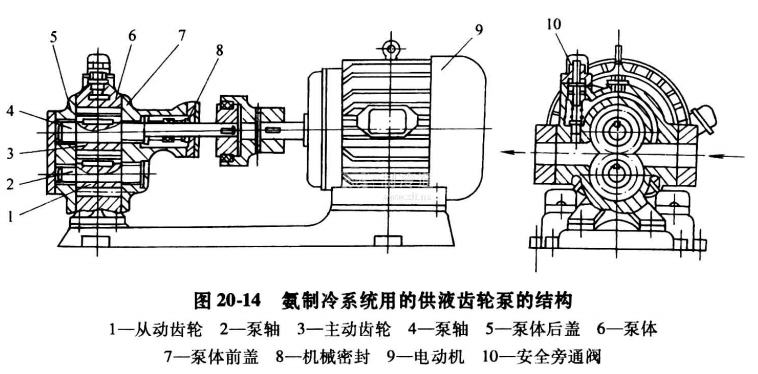

齒輪泵與屏蔽泵的特點:齒輪泵是借助兩個齒輪相對運動，產生嚙合空間容積的變化而吸入和排出液體。齒輪泵的結構簡單，流量均勻且不受壓力變化的影響。但齒輪容易磨損，造成制冷劑泄漏。齒輪泵用作輸液泵，適用于小流量高揚程場合，但其排出端應設安全旁通閥，與吸入端或低壓循環貯液器相通，實現安全保護。氨制冷系統用的供液齒輪泵的結構如圖20-14所示。

制冷系統用離心式屏蔽泵，是借助離心葉輪高速回轉，把機械能轉變?yōu)橐后w的動能和壓力能。實現輸送氨液的作用。該類屏蔽泵結構緊湊、體積小、流量和揚程可選擇性大、密封性較好、使用壽命長。但其流量隨壓頭改變影響較大，又易產生“氣蝕”。離心式屏蔽泵適用性好，只要吸入端有足夠的靜液柱，即可保證泵的起動和連續性供液。制冷系統用的供液屏蔽泵的結構分立式和臥式兩類，立式泵的結構如圖20-15所示。
