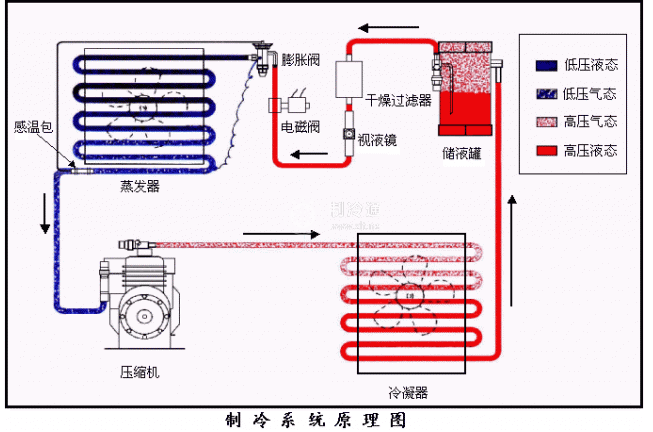

冷庫制冷系統原理圖的繪制要求

   2022-04-02 子琪274
核心提示:制冷系統原理圖直接地表達設計人員所采用的制冷方案,并清楚地反映出該制冷裝置在技術上的先進性和可行性,工藝流程的合理性。

制冷系統原理圖直接地表達設計人員所采用的制冷方案,并清楚地反映出該制冷裝置在技術上的先進性和可行性,工藝流程的合理性。該圖還是繪制設備布置圖、管道安裝圖等的指導文件。因此,在冷庫制冷裝置設計中,該圖往往是最主要的也是必須首先完成的圖紙。此外,該圖還可起到指導、檢查現場安裝的作用。

在繪制制冷系統原理圖之前,應研究冷庫工程設計任務書,明確冷庫性質、規模、建廠條件、冷凍冷藏對象以及技術水平和投資額限制等,根據計算書所選用的機器、設備擬定制冷方案。在此期間,要走訪有關設計院和冷凍廠,收集設計資料,并對這些資料進行綜合分析,結合本工程特點,勾畫制冷系統草圖。首先使工藝過程合理無誤,然后調整布局,提高圖面質量。

初步設計階段的系統原理圖是送審的關鍵圖紙。而施工圖階段的系統原理圖是在初步設計的基礎上使之更加完整,但不應有過大的更動。下面具體說明施工圖階段的系統原理圖的繪制要求。

深度要求:

1)要畫出所有設備,并能正確表示其外形,必要時還可以用虛線或局部剖視圖來表示某些內部構造。

2)注明所有管道、閥門的尺寸和型號,并標明管內流體的流向。

3)對所有機器設備,都應標注位號,并在設備一覽表上填明其數量、規格等。

4)圖面上應有圖標、圖簽、圖例、備注、設備一覽表等。

畫法規定:

1)設備布置的位置,既要盡量與實際布置相對應,又要使得管道短而直,又少交叉,使圖面整潔清晰。

2)管道在圖上最好集中布置成管束的形式,管道與管道,管道與設備輪廓線應盡量不交叉或少交叉,交叉處用斷開線表示,不要用跨線表示。

3)設備外形可以不按比例繪制,但整個圖紙上的各個設備大小要對應。

4)有數套相同的設備,可以只繪出一套,其余幾套只用輪廓線表示或不畫。

5)一個設備一個位號,相同的設備同一位號如15-115-2.設備位號引出線的傾斜度在一張圖紙上應盡量一致,通常用與水平線成45°或60°的斜度。
