GCAX三效循環流程，是一種雙回路復吸的三效循環流程。其工作原理是回收高溫回路釋放的冷凝熱和吸收熱，用于低溫回路的發生過程，提高循環的熱力系數。這種循環被稱為GCAX (Generator-Condens-er-Absorber heat exchange)回?zé)嵫h(huán)。其熱力系數的理論值可達1.7~1.9。兩個循環回路可以采用同一種工質對，也可以采用兩種不同的工質對。

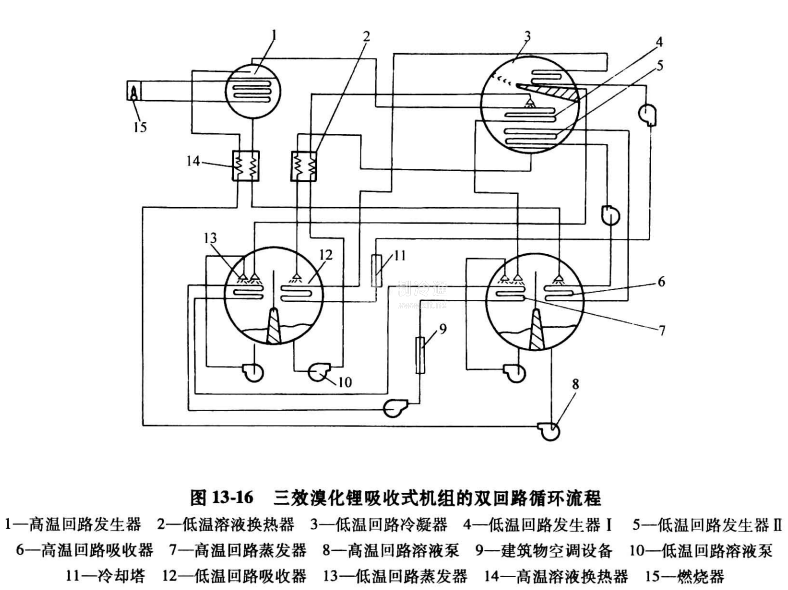

圖13-16是一種三效溴化鋰吸收式機組的雙回路循環流程。高溫循環回路是直燃型單效循環流程，低溫循環回路則是蒸汽、熱水復合型單效循環流程。燃料的燃燒熱是機組的驅動熱源，并在高溫回路發生器中被直接利用。高溫回路發生器所產生冷劑蒸汽的冷凝熱，通過回?zé)幔坏蜏鼗芈钒l(fā)生器Ⅰ用作加熱熱源;高溫回路吸收器所產生的吸收熱，通過回?zé)?/span>，被低溫回路發生器Ⅱ用作加熱熱源。因此，在低溫回路發生器Ⅰ和Ⅱ中，燃燒熱被間接地第二和第三次利用。

三效溴化鋰吸收式機組的商業化必需解決材料耐高溫腐蝕和機組的自動控制及經濟性等問題。日本川重冷熱公司已于2005年向市場上推出了GCX循環流程的三效溴化鋰吸收式冷熱水機，有燃氣型和利用燃?xì)獍l(fā)動機90℃左右排氣熱水的排熱水投入型共四種產品。其制冷性能系數COP在額定工況達到1.6,而在60%左右負荷時可達1.7。
