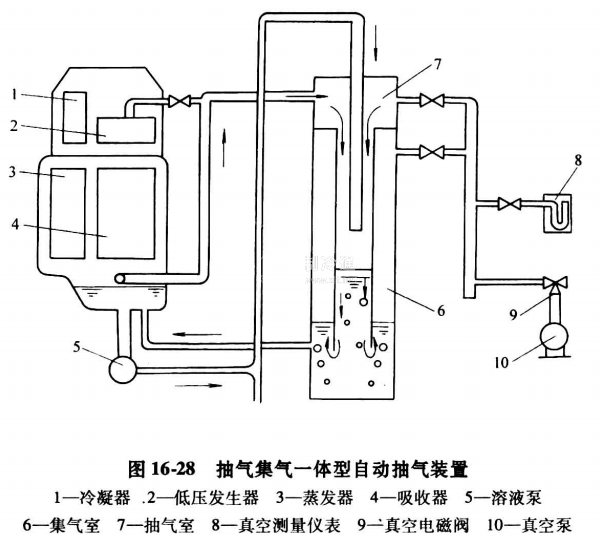

抽氣集氣一體型 圖16-28是一種抽氣集氣一體型自動抽氣裝置的示意圖。其工作原理與上述裝置相同，只是將分離器和集氣室設置在同一根大直徑的垂直管內。這樣可以使結構更加緊湊，只是集氣室6的儲存空間比較小。這種自動抽氣裝置的排氣，是通過真空泵10實現的。當集氣室6內的壓力達到設定值后，真空測量?jī)x表8發出信號，自動進行排氣操作，即使真空泵10啟動，真空電磁閥9開啟，進行排氣操作。

鈀管排氫裝置 在溴化鋰機組的運行過程中，由于溶液對金屬材料的腐蝕作用，會產生一定量的氫氣。如果機組的氣密性良好，則產生的氫氣將是機組中的不凝性氣體的主要來源。為了排除氫氣，可以設置鈀管排氫裝置。把及其合金對氫氣具有選擇透過性，可將冷水機組內部產生的氫氣排到機外。

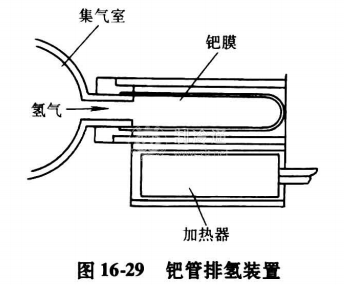

把管排氫裝置如圖16-29所示，通常裝在自動抽氣裝置的集氣室上。鈀管排氫裝置在工作時，必須保持300℃左右的高溫。因此，需要利用加熱器進行加熱。除長期停機外，一般不切斷加熱器的電源。
