螺桿壓縮機的空氣源熱泵冷熱水機組的流程

   2021-01-11 和平2299

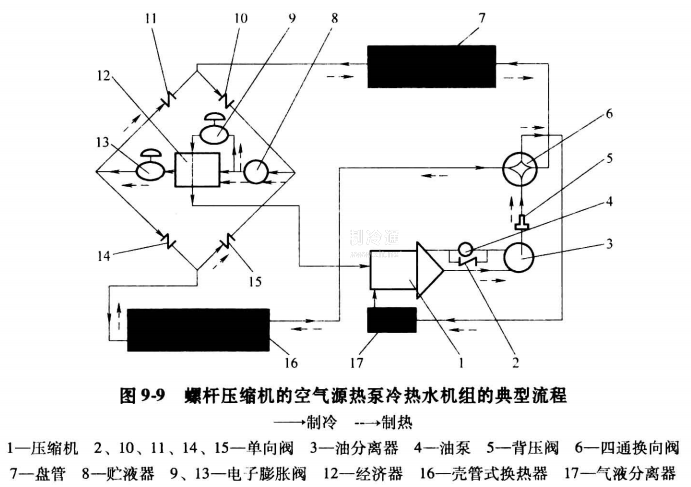

核心提示:圖9-9所示為螺桿壓縮機的空氣源熱泵冷熱水機組的典型流程。

9-9所示為螺桿壓縮機的空氣源熱泵冷熱水機組的典型流程。在制冷工況時,壓縮機1排出的高溫、高壓制冷劑氣體進入油分離器3,在油分離器中,油被分離出來,經過單向閥2回到壓縮機1,油泵4為預潤滑油泵,在機組起動前向壓縮機供油;在壓縮機運轉后,機組利用高低壓壓趁將油經單向閥2向壓縮機供油。從油分離器出來的制冷劑氣體,經背壓閥5到四通換向閥6,在盤管7,制冷劑氣體與空氣熱交換,變為液體,制冷劑液體經單向閥10到貯液器8。貯液器8出來的制冷劑液體,絕大多數進入經濟器12,小部分通過電子膨脹閥9,節流后進入經濟器。節流后的制冷劑,在經濟器中與制冷劑液休進行熱交換,制冷劑汽化后進入壓縮機。在汽化過程中,進入經濟器12的制冷劑液體吸收熱量進一步冷卻,這一部分制冷劑液體通過電子膨脹閥13后節流降壓,再經過單向閥14殼管式換熱器16,制冷吸收熱量而汽化,通過四通換向閥6氣液分離器17,制冷劑氣體被吸入到壓縮機中,完成制冷循環。

制熱工況時壓縮機1排出的高溫、高壓制冷劑氣體被排入油分離器3,在油分離器中,油被分離出來,經過單向閥2回到壓縮機1,從油分離器出來的制冷劑氣體,經背壓閥5到四通換向閥6,在殼管式換熱器16中,高溫、高壓氣體經冷凝放熱,變為液體,制冷劑液體經單向閥15到貯液器8,貯液器出來的制冷劑液體,絕大部分進入經濟器12。小部分通過電子膨脹閥9節流后進入經濟器,節流后制冷劑在經濟器中與制冷劑液體進行熱交換,制冷劑汽化后進入壓縮機,在汽化過程中,進入經濟器12的制冷劑液體吸收熱進一步冷卻,這部分制冷劑液體通過電子膨脹閥13后節流降壓,再經過單向閥11進入盤管7,與空氣進行熱交換后制冷劑吸收熱量而汽化通過四通換向閥6后,進氣液分離器17,制冷劑氣體被吸入到壓縮機中完成制熱循環。
