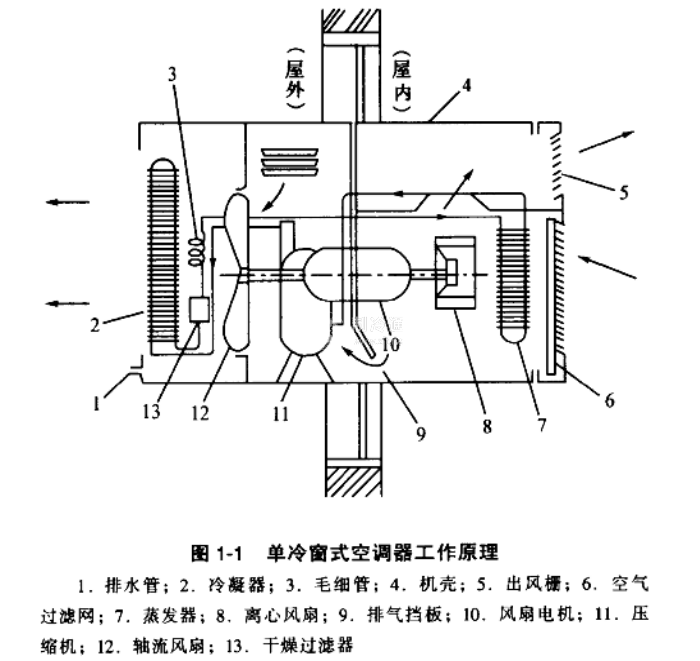

窗式空調器的結構如圖1-1所示。

窗式空調器的制冷系統包括：換熱器（包括冷凝器、蒸發器）、壓縮機、節流閥（采用毛細管）、過濾器等；如果是熱泵型空調，還有電磁換向閥。

窗式空調器的蒸發器置于室內，冷凝器伸在室外，整個制冷裝置是密閉的循環系統，選用的制冷劑一般為氟利昂22（通常寫作R22）。
