單效蒸汽型溴化鋰吸收式冷水機組的主要部件見表16-1。其中序號1~5為機組的五個主要換熱器，通常為管殼式結構。

常見的單效蒸汽型溴化鋰吸收式冷水機組的結構型式有雙筒型和單筒型兩種類型，另外，還有一種三筒型，一般是船用機組特有的結構。

在雙筒型機組中，工作壓力較高的發生器和冷凝器布置在上名的筒體內，而工作壓力較低的蒸發器和吸收器布置在下面的筒體內。這種類型的機組有結構簡單、熱應力和傳熱損失小、制冷容量大的機組可進行分割運輸和現場組裝等優點。

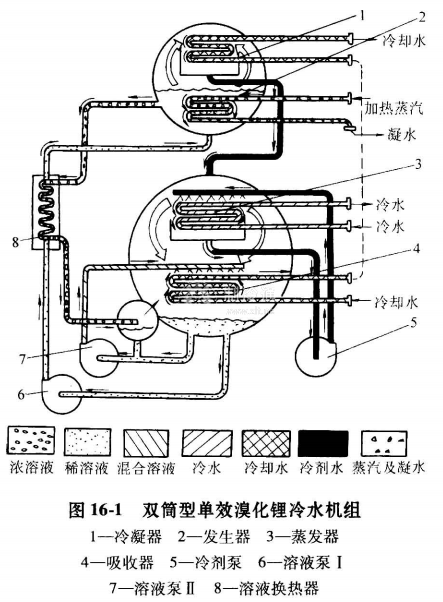

圖16-1為一種雙筒型單效溴化鋰?yán)渌畽C(jī)組。在上面的筒體中，冷凝器1和發生器2為上下布置;在下面的筒體中，蒸發器3和吸收器4也為上下布置。發生器采用沉浸式結構，蒸發器和吸收器采用噴淋式結構。機組采用三只屏蔽泵。吸收器中溶液的噴淋方式，采用濃溶液和稀溶液混合噴淋。冷卻水采用串聯型式。
