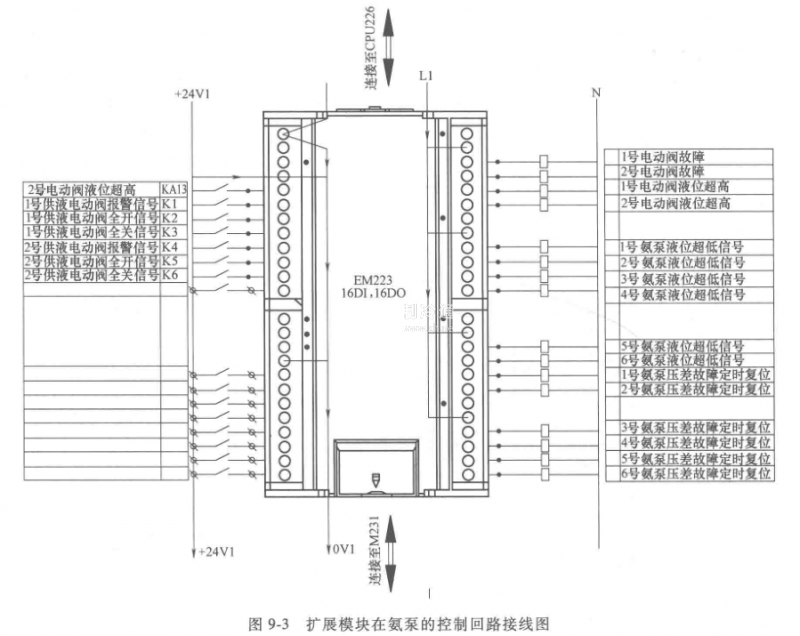

這個控制回路包括低壓循環(huán)桶的供液與液位控制(正常液位、超高液位、低液位等)、泵的壓差保護、泵的故障報替、泵的電流過載等(圖9-3)。這種控制的功能特點是：如果液位控制采用電子元件，那么報警液位就應該采用機械式的控制元件。如圖9-4所示，液位控制是采用AKS 4100/4100U，而低液位報警和高液位報替則采用AKS 38機械式的控制元件，理由是萬一電子元件出現(xiàn)故障，至少有機械式的控制元件作為第二重保障。
