目前，冷庫中常用的空氣分離器有立式、臥式和自動式三種類型。盡管其型式不同，但基本都設有供液、回汽、混合氣體進、排液和放空氣等管接口，在管道配置時，應與有關設備相應的管接口相連接。

①供液管向空氣分離器供液，由于其流量少又不連續運行，所以，可以從其安裝位置就近的高壓液體管真接接出支管供液。

②回汽管應接至蒸發溫度較低、負荷又比較穩定的汽液分離器或低壓循環桶的回汽管上，不可直接接到壓縮機吸入管，以防壓縮機發生液擊事故，對于其他需要降壓設備的回汽管的接法，也是如此。

③混合氣體管由于貯液器的液封作用，使進入系統中的不凝性氣體都積聚在高壓段的冷凝器和貯液器內，所以混合氣體管應與這些設備中專設的放空氣口相接。

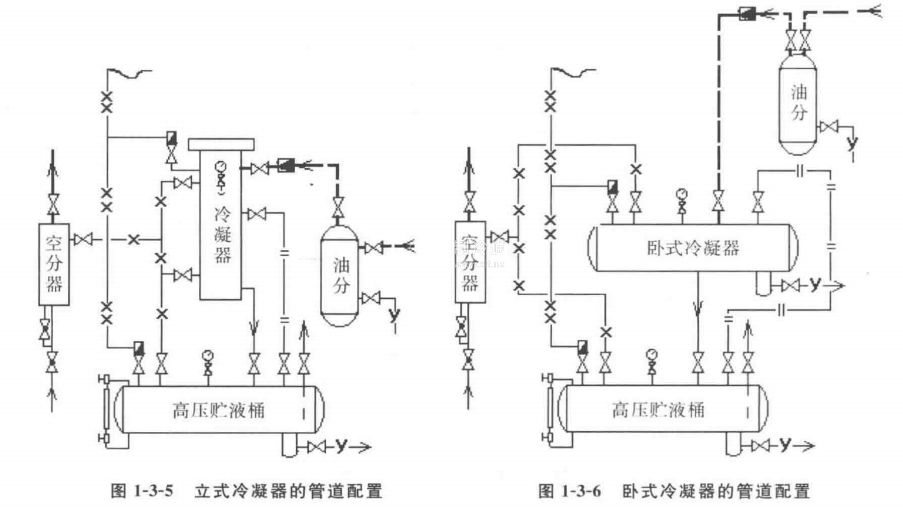

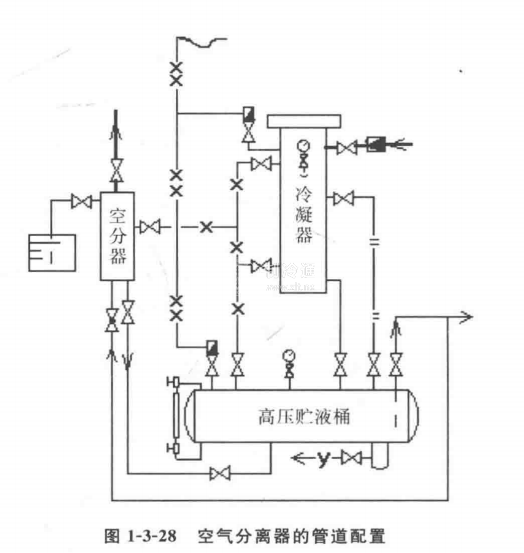

④排液管根據排液去向的不同，排液管有兩種配置方案。一種是接到其供液管上，使冷凝下來的制冷劑液體又回到空氣分離器蒸發管內循環使用，見圖1-3-5和圖1-3-6，另一種方案是將排液管接到貯液器下部，但在安裝高度上應保證冷凝下的液體能靠自重流到貯液器內，見圖1-3-28。

⑤放空氣管一般用橡皮管接入盛水的容器中，以便在放空氣操作時能根據氣泡在上升過程中有無體積的變化和水溫是否上升來判斷放出的是否是空氣；其二是可以利用水來吸收不凝性氣體中含有少量的氨，以減少環境污染。
