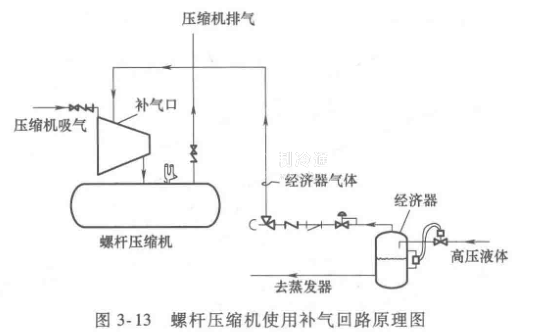

螺桿壓縮機的補氣原理：在壓縮過程中，在壓縮機吸氣腔提供一個開孔進入工作容積是可行的。例如，在吸氣口與排氣口的壓縮腔某個位置開孔(提供一個中間壓力吸人口)，使壓縮機吸入中間壓力的制冷劑氣體，然后繼續壓縮。此功能實現使用經濟器的可能性，如圖3-13所示。這一開口通常稱為側端補氣口，實現了在一臺單級壓縮機得到近似兩級壓縮的功能。

螺桿壓縮機的生產商通常能夠選擇側端補氣口位置，從而可以提供所需的中間壓力。該位置一旦確定，中間壓力也確定了，當壓縮機吸氣和排氣壓力發生變化時，其中間壓力也隨著變化。工作在有利條件下的經濟器循環，運行效率比單級壓縮明顯提高，且增加投資很少。當側端口旁路負荷投入使用時，壓縮機吸氣的體積流量不受影響。因?yàn)樵谠搨?cè)端口開啟到關閉過程中，壓縮機再吸入經濟器已經節流的氣體(二次吸氣/補氣)，使經濟器中的液體冷卻，提供了額外的制冷能力，這就是旁路負荷的補氣原理。壓縮機的功率額外增加是因?yàn)閺膫?cè)口進入的氣體需要被壓縮到冷凝壓力。

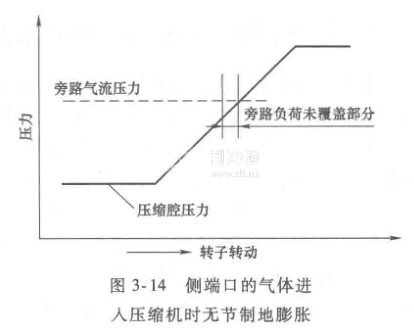

這種經濟器補氣系統與雙級壓縮系統比較，效率沒有比雙級壓縮更節約的一個原因如圖3-14所示。在壓縮機腔內補氣口的位置壓力會發生變化(在這部分由于補氣口引入補氣原因，使壓縮腔在這里是開啟的)，這部分的壓縮有一個突然膨脹，這種膨脹造成熱力損失。

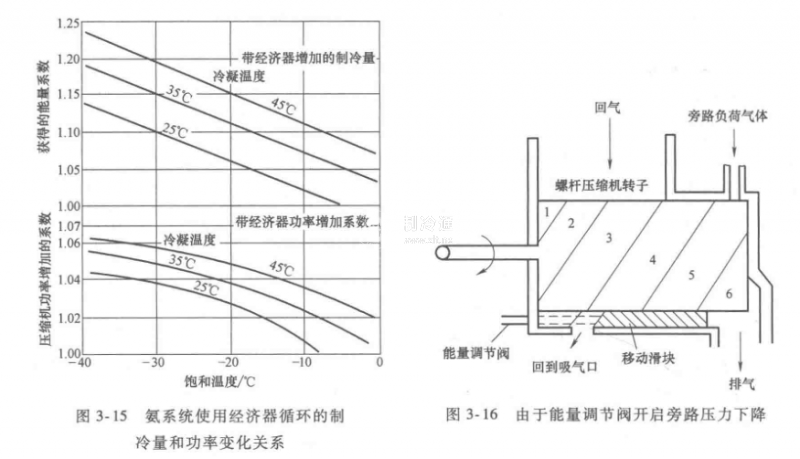

由于液體進入經濟器時膨脹閥節流，節流產生的氣體通過壓縮機側端口進入壓縮腔內，可以推斷壓縮機壓縮的氣量會增加。這種增加需要增加壓縮功率。這些影響如圖3-15所示，從獲得的能量系數來看，制冷量的增加超過了功率的增加。顯示使用經濟器循環比起沒有使用經濟器循環更加有效。

    使用經濟器的旁路負荷的性能優勢是，只需增加有限額外成本(電動機功率有所增加)。但也存在一定的局限性。當壓縮機在全制冷負荷運行時經濟器循環是最有效的。隨著壓縮機的能最調節，壓縮機側口能量調節閥的開啟壓力變化。如圖3-16所示，當移動滑塊處于部分負荷時，壓縮腔內氣體向右側移動。由于壓縮機的起動是延遲的，這時側端口沒有被覆蓋，壓縮腔中的壓力變低。因此能量調節閥打開時，旁路的壓力逐漸下降。這種壓力變化的結果是，不再保持最佳的中間壓力，閃發氣體去除的減少使液體過冷也減少了。能最調節閥甚至可以移動到(旁路)壓縮腔側端口。在這個位置上，旁路壓力下降至吸氣壓力，使經濟器補氣冷卻的效果完全失效。
