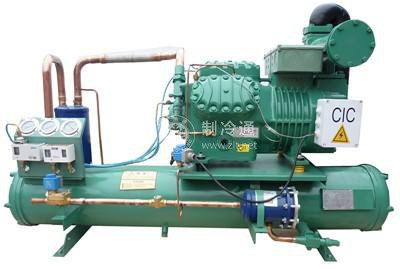

把各組裝好的部件由里向外逐件裝入機體,曲軸、活塞連桿、卸載裝置、密封器、油管等在總裝時,都要求干凈,對準相對位置,調出正常間隙。
凡相互運動的零件表面都應涂以冷凍油。
凡擰緊螺母時,都要對稱地均勻地用力擰緊。
凡有墊片的地方,應選墊片厚度符合制造廠要求的。并在平面上涂上冷凍油再裝上。
總裝的程序及注意事項如下:
①前軸承座裝前檢查墊片有無破損,如已損壞,須按原來規格重做。墊片上的孔要合適。安放時要在墊片上涂上黃油,使其貼牢,再拆時也不易損壞。
②曲軸在裝前要將前后主軸頸、曲柄銷部位用金相砂紙打光,并清洗干凈。油孔也須沖洗干凈,并灌些冷凍油。從后軸承座孔裝入機體內,搬運時應注意,不能碰撞。
③后軸承座檢查方法同前軸承座.裝配時要對準螺栓,應稍許抬高,不致碰壞螺栓,再用撬棒承托送入。螺母應對稱地擰緊,裝好后應撥動曲軸檢查,看是否靈活。注意曲柄銷的軸向間隙,如不符合技術要求,可以用石棉墊片的厚度調整。
④油泵 油泵的軸要對準曲軸后端的傳動件長孔,泵體螺栓孔側的油路通孔要與后軸承座上的通孔相對,同時檢查石棉墊片是否完好。石棉墊片上的孔與油路孔對準,并清除毛邊,以免堵塞油路。油泵裝上后應轉動靈活。
⑤三通閥先將油過濾器裝入機體曲軸箱,裝油過濾器時注意過濾器邊的石棉墊片與機體孔邊貼牢以防潤油.然后再將六孔蓋裝上。孔蓋與過濾器端面石棉墊片要完整,注意不要漏裝六孔蓋上的石棉墊片,以免出現油泵不上油及漏油現象。然后安裝三通閥,擰緊螺栓。連接油管要沖洗干凈,兩端配好紙墊,并分別與油泵進油孔和三通閥出油孔連接,擰緊螺母。
⑥濾油器裝前檢查石棉墊片是否完好,進油孔是否堵塞,然后對準油泵出油孔裝上,再擰緊螺母。
⑦卸載裝置按拆卸時的編號對號安裝,不要搞錯。裝好油缸外圈石棉墊,再將油缸和拉桿裝入孔內,然后裝上彈簧和油活塞.再裝上卸載裝置的法蘭,均勻上緊螺釘,裝好法蘭后用螺釘旋具插入法蘭中心的通孔,推動油活塞,檢查卸載裝置是否靈活。
⑧氣缸套裝前檢查轉動圈和頂桿,轉動圈有左、右之分,不能裝錯.頂桿的高度要相同。安裝時要對號,用吊栓平直地插入機體的缸套孔。注意定位銷與定位槽的位置,墊圈要先裝進缸套孔的密封面上,轉動圈梢要對準拉桿凸圓,然后穩穩插入座孔。裝好后再次用螺釘旋具插入卸載裝置法蘭中心通孔,用力推動,氣缸套轉動圈與頂桿的動作應靈活可靠。
⑨活塞連桿組曲軸撥到上止點位置,把導套放在氣缸套上。將與缸套對號的活塞連桿組用吊栓吊起,注意活塞環各環鎖口錯開120°,在氣缸壁與活塞上涂冷凍油.然后,將活塞經導套裝入氣缸套內,連桿大頭裝到曲柄銷上,調整到大頭瓦與曲柄銷緊貼后,即將大頭下瓦裝上,隨即將連桿螺釘(或連桿螺栓)擰緊,穿入防松鐵絲或開口銷扎牢。
在裝配另一活塞連桿組時,需撥動曲軸到對應的位置。為了避免剛裝的活塞連桿把氣缸套頂起,撥動曲軸時要壓住氣缸套。安裝最后一個活塞連桿組時,可能會出現連桿大頭解不下,可將其他三個大頭瓦撥向一邊即可。
⑩排氣閥座與安全彈簧 先將吸氣閥片放在氣缸套的吸氣閥座上,然后把裝好的排氣閥座平放在缸套端面的密封面上,放上后將排氣閥座轉動一下,看有無卡住的現象,注意放座時防止吸氣閥片滑出,導致壓壞。最后放上安全彈簧,安全彈簧與排氣閥座應垂直。
?氣缸蓋 檢查石棉墊片有無損壞,安全彈簧座孔要與安全彈簧對準,發現沒有對正可用螺釘旋具撥正。同時要注意氣缸蓋的冷卻水管進出水方向,避免冷卻水短路。
氣缸蓋裝上后,先均勻地擰上兩根長螺栓的螺母,擰緊后檢查卸載裝置是否靈活,再均勻地上緊螺母。
這些零部件裝配后,撥動曲軸,如發現輕重不均和有碰擊的現象,或轉動太緊,說明余隙不合,系活塞頂碰擊內閥座的緣故,應將氣缸套取出,適當增加墊片,調枯余隙。
?密封器先在軸封蓋處把耐油橡膠圈及固定環裝好。裝固定環時要對準定位孔,密封面要平整,然后將彈簧座、彈簧、墊圈、耐油橡膠圈及活動環等水平套入曲軸。再將軸封蓋慢慢推進,使固定環與活動環的密封而對正,然后均勻地擰緊螺栓。軸封蓋的墊片要完好。
?聯軸器 在軸上稍涂點潤滑油,并將半圓鍵裝入鍵槽。半圓鍵兩側面須與鍵槽貼合。套上聯軸器時,注意不能上偏,半圓鍵頂要與聯軸器槽略有些間隙。電動機的聯軸器與機體的聯軸器之間要留2-4mm的間隙,同時徑向也要用直尺找平。
?其他如油壓調節閥、放空閥、安全閥、Dg100閥、油管、控制臺、地腳螺栓等按原來位置裝好,注意墊圈應完整,油管連接螺母內的墊圈應安放正確,墊圈的中孔不能小于油管孔。
機器裝配完畢后,擰開側蓋的油塞,向曲軸箱內加冷凍油(25號),接通機器的水路,準備試車。
