對于開啟式壓縮機存在著電動機軸與壓縮機軸的聯接問題。目前常用的有三種聯軸裝置。

    1.皮帶聯接

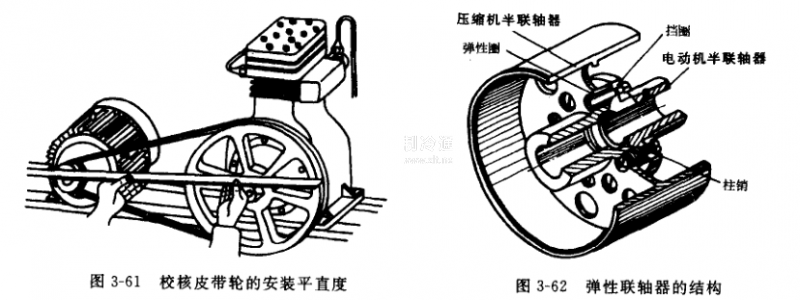

    皮帶聯接如圖3-61所示。皮帶用于減速傳動，其結構簡單、折裝方便。缺點是傳動效率稍差。皮帶為三角型，安裝時應保證兩個皮帶輪在同一平面內，皮帶的松緊度以皮帶下邊部分沒有明顯的上下跳動為宜。

    2.彈性聯軸器

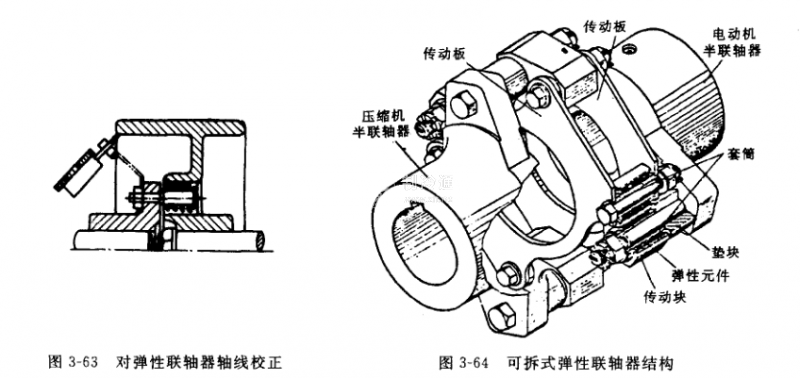

彈性聯軸器見圖3-62所示。電動機軸上裝只半聯軸器，壓縮機軸上裝只半聯軸器，中間由幾只套有彈性橡膠圈的螺栓柱銷插入相應的孔中來聯接，并傳遞力矩、緩沖減振。壓縮機半聯軸器的外圈就是壓縮機的飛輪。安裝時應保證兩半軸的同心度。如圖3-63所示，進行同心度的檢查，保證徑向偏差≤0. 3mm，角度偏差≤1°。在沒有適用的千分表時，可以用一根鐵絲代替。兩半軸之間留有適當(約幾mm)的軸向間隙.以保證軸的軸向竄動。

    3.可拆卻式聯軸器

    可拆式聯軸器如圖3-64所示。其優點在于拆修軸封時，只需先將中間傳動板拆除，再退出壓縮機半軸，即可進行修理工作，避免了移動電動機和重新找正的麻煩。其同心度校正可用校驗心棒插入相應的同心孔內即可。安裝精度徑向偏差0. 5mm，角度偏差為1°~2°。
