活塞式制冷壓縮機的構造——曲軸

   2020-12-11 子琪2268
核心提示:曲軸是傳遞動力的主要部件,它周期性地承受氣體壓力和零部件的慣性力,因此產生交變的彎曲應力、剪切力及扭轉應力。

    曲軸是傳遞動力的主要部件,它周期性地承受氣體壓力和零部件的慣性力,因此產生交變的彎曲應力、剪切力及扭轉應力。

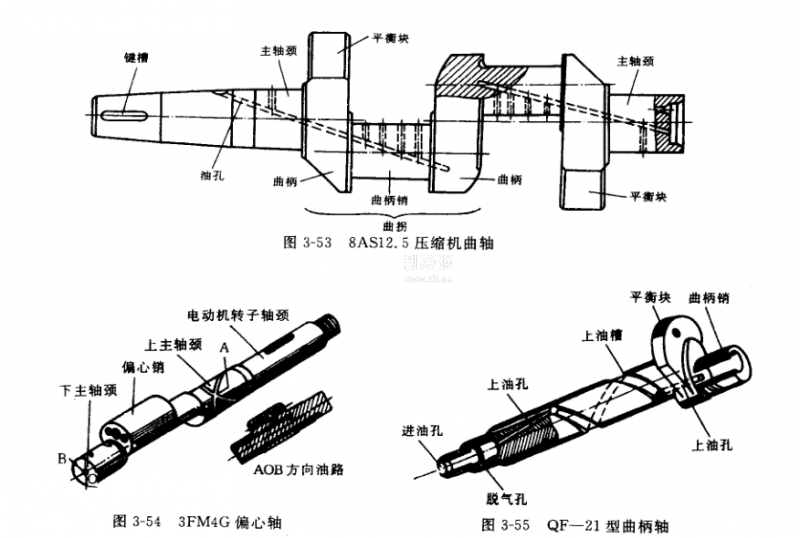

    制冷壓縮機的曲軸主要三種類型,一些全封閉小型壓縮機多采用如圖3-55所示的曲柄軸;諸如3FM4G型小型壓縮機多采用如圖3-54所示的偏心軸;而用得更多的是單曲拐或雙曲拐式的曲軸,如圖3-53所示。

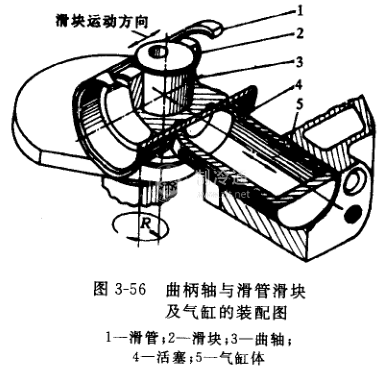

    3-55曲柄軸,其曲柄銷一端與曲柄相連結,另一端呈自由狀態,自由端與壓縮機的滑塊相連,滑塊在滑管里滑動與曲柄的旋轉組成活塞的往復直線運動,見圖3-56所示。

3-54所示偏心軸的偏心銷上,可以套整體式連桿大頭.軸的另一半用作電動機主軸。各軸承的潤滑是靠下主軸頸處的偏心油孔進油,油在離心力的作用下,沿油道進人各軸承間隙。

偏心軸上的平衡塊為可拆卸式,它是在裝好整體連桿大頭后再套在偏心銷的兩端,其方向與偏心銷主要重量的反方向,然后用螺釘緊固。

    3-53的曲軸.在曲柄上鑄有平衡塊,曲柄與曲柄銷及主軸頸的過渡處采用內圓角,以減小應力集中并充分利用軸頸的長度。

    曲軸可用40,50號鋼制造,但采用球墨鑄鐵(QT60-2)的最多。

    曲軸有較高的技術要求,主軸頸中心線和曲柄銷中心線平行度應≤0.02/100,主軸頸表面對中心線的跳動應≤0. 03mm,主軸頸和曲柄銷的橢國度和錐度不大于二級精度直徑公差的一半。主軸頸和曲柄銷表面的粗糙度不低于Ra0. 4,鍛鋼曲軸的主軸頸及曲柄銷表面經熱處理后,其硬度達HRC50-63,而球攝鑄鐵曲軸應達到HB197-269

    曲軸在裝入壓縮機前,應做靜平衡實驗。按各自允許的不平衡量進行配衡,超過的不平衡量可以在平衡塊上鉆孔配平。

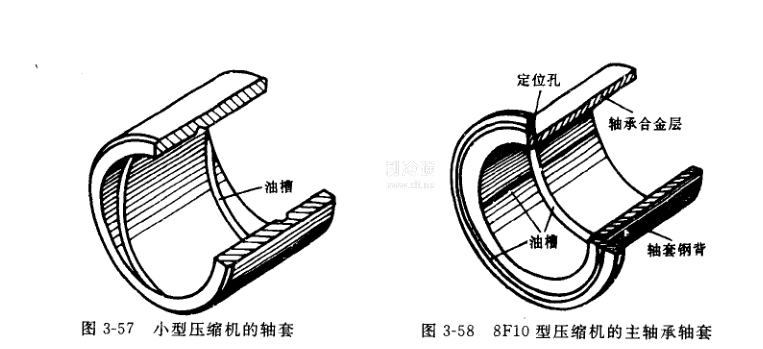

3-57為小型壓縮機的軸套,圖3-58為多缸高速開啟式系列壓縮機的主軸承軸套。

小型壓縮機軸套整體由軸承合金材料制成,內表面有曲線弧型油槽,以使?jié)櫥途挤峙?。圖3-58型軸承是在厚5mm的圓角的鋼筒內圓表面澆上一層厚1 mm的軸承合金制成。

    連桿大頭為可剖分式的軸承,做成兩塊軸瓦形,各自形成半圓形,軸瓦厚2mm,在內表面上再澆一層厚0.5mm錫基白金,組成薄型軸瓦,其剛度小,由本身和孔座的尺寸精度保證軸承精度,因此安裝時不需刮配。
