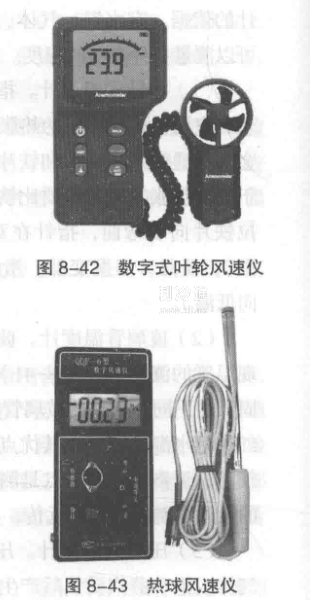

風速儀是測量空氣流速的儀器,也可測量其他氣體的流速。它的種類較多,常見的風速儀有葉輪風速儀(圖8-42)、轉杯式風向風速儀、卡他溫度計、熱球式風速儀(圖8-43)等。
風的流速測量范圍可以分為三個區段:低速:0-5m/s;中速:5-40m/s;高速:40-100m/s。風速儀的熱敏式探頭用于0-5m/s的精確測量;風速儀的轉輪式探頭測量5-40m/s的流速效果最理想;而利用皮托管則可在高速區段內得到最佳結果。
(1)葉輪風速儀是由翼輪和計數機構組成。當把風速儀放在氣流中時(翼輪旋轉面與氣流垂直),氣流壓力作用于翼片上使翼輪轉動,通過蝸輪蝸桿等機械機構帶動計數機構的指針隨著
轉動,記錄氣流速度,或轉換為數字信號輸出。
(2)轉杯式風速儀的工作原理與葉輪風速儀基本相似,只是將風速感應元件的翼輪換成三個半球形的轉杯。因結構牢固,能承受較大的氣流壓力,所以能夠測量較大的風速。
(3)在空氣流動速度較小的場合如空調房間內,氣流的方向不易確定,因此不宜用葉輪或轉杯風速儀來測定,通常用卡他溫度計測量。
(4)熱球風速儀是一種便攜式、智能化的低風速測量儀表,在測量管道環境及采暖、空調制冷、環境保護、節能監測、冷藏干燥、潔凈車間、化纖紡織的各種風速實驗等方面有廣泛用途。風速儀熱敏探頭的工作原理是基于冷沖擊氣流帶走熱元件上的熱量,借助調節開關,保持溫度恒定,則調節電流和流速成正比關系。當在湍流中使用熱敏式探頭時,來自各個方向的氣流同時沖擊熱元件,從而會影響到測量結果的準確性。風速范圍0.05-10m/s ,溫濕度適用條件-10~40 ℃、不大于85%。測試模式分為平均風速的測試和紊流(風的亂流1-l 50kHz )測試。
熱球風速儀使用前應觀察指針是否指于零點,如有偏移,則需要調零。將校正開關置于“斷”的位置,將側桿插頭插在插座上,測桿垂直向上放置,螺塞壓緊使探頭密封。然后將校正開關置于滿度位置,慢慢調整滿度調節旋鈕,使電表指針指在滿度位置。再將校正開關置于零位,慢慢調整“粗調”“細調”兩個旋鈕,‘使電表指針指在零點的位置。
使用時輕輕拉動螺塞,使測桿探頭露出(長短可根據需要選擇),并使探頭上的紅點面對著風向,根據電度表讀數,查閱校正曲線,即可查出被測風速。淵畢應將校正開關置于“斷”的位置。
