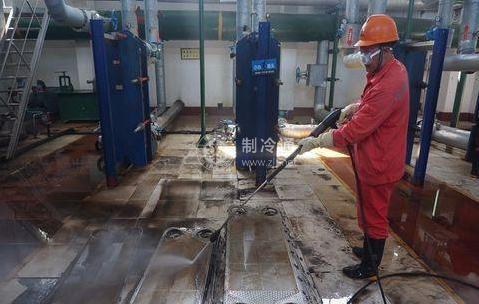

(1)清洗劑的選擇。清洗劑多為酸性物質，包括有機酸和無機酸。有機酸主要有草酸、甲酸等;無機酸主要有鹽酸、硝酸等。換熱器材質一般為鎳欽合金，使用鹽酸為清洗液容易對板片產生腐蝕，縮短換熱器的使用壽命。因此目前多采用硝酸。硝酸清洗所用的緩蝕劑可為0.2%~0.3%的烏洛托平，加入0.15%~0.2%的苯胺和0.05%~0.1%的硫氟酸銨。經硝酸清洗并沖洗干凈后的設備在空氣中可自行鈍化。

大量實踐表明，甲酸作為清洗液效果較好。在甲酸清洗液中加入緩沖劑和表面活性劑，能有效地清除附在板片上的水垢，并可降低清洗液對換熱器板片的腐蝕。

(2)清洗工藝要求。

a.酸洗溫度:提升酸洗溫度有利于提高除垢效果。但如果溫度過高就會加劇酸洗液對換熱器板片的腐蝕，一般酸洗溫度控制在60℃為宜。

b.酸洗液濃度:酸洗液應按甲酸81.0%、水17.0%、緩沖劑1.2%、表面活性劑0.8%的濃度配制，清洗效果較好。

c.酸洗方法及時間:酸洗應以靜態浸泡和動態循環相結合的方法進行為宜，先靜態浸泡2h，然后動態循環3~4h。在酸洗過程中應經常取樣化驗酸洗濃度，當相鄰兩次化驗濃度差值低于0.2%時即可認為酸洗完成。

d.鈍化處理:酸洗結束后，板式換熱器表面的水垢和金屬氧化物絕大部分被溶解脫落，暴露出金屬表面，容易造成腐蝕。因此在酸洗后，需要對換熱器板片進行鈍化處理。
