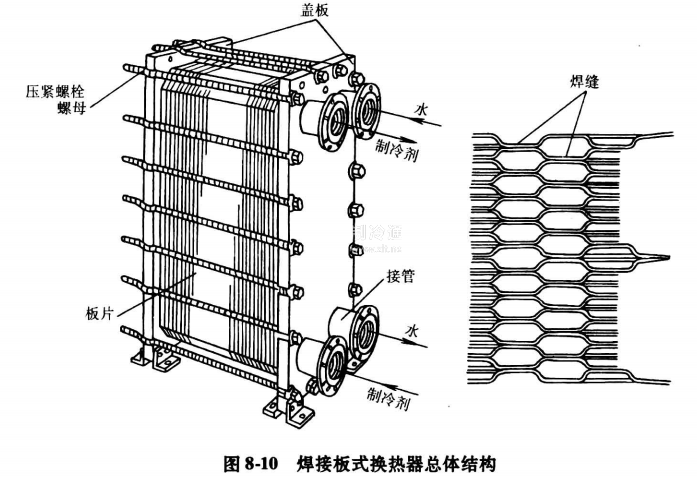

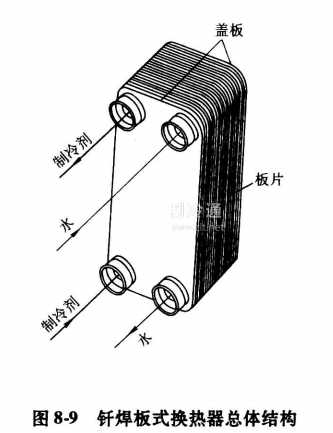

目前制冷裝置用的板式換熱器一般有釬焊板式及焊接板式(包括半焊板式、全焊板式)兩種。圖8-9和圖8-10分別表示了這兩種型式板式換熱器的結構。

板式換熱器一般由傳熱板片、蓋板(壓緊板)和接管組成。在焊接板式換熱器中，還有壓緊螺栓、螺母、墊片、支架等零部件。焊接式板片換熱器是用專門的焊接工藝，將每?jī)蓮埌迤赝饷芊獠酆冈谝黄穑纬砂迤瑢?duì)，再將板片對用墊片組裝起來，成為半焊板式換熱器，或采用專門的焊接工藝，將一定數量的板片沿密封槽焊成一個板片包，再將多個板片包組焊并裝配成一體的全焊板式換熱器。釬焊板式換熱器則是不銹鋼板片和銅箔(或鎳箔)釬料，在真空釬焊爐的高溫作用下形成一體的板式換熱器。

    傳熱板片一般由不銹鋼或鈦合金材料經沖壓制成各種形狀，如人字形板片、波紋板片等，設計壓力一般不超過4MPa,釬焊板式換熱器使用的溫度范圍為-160~225℃,焊接板式可用于-40~120℃，在板式換熱器中，相鄰板片上的花紋方向相反，其脊線彼此相交而形成接觸點，經焊接或釬焊形成兩種相隔離的模槽流道，使水及制冷劑在各自模槽流道中形成相互交叉逆流而發揮最佳傳熱效果，由此形成高效換熱器。板式換熱器在制冷裝置中可作為冷凝器、蒸發器、冷卻器等。

一般的釬焊板式換熱器都是用銅作為釬焊料的，由于氨和銅有腐蝕性，因此如要用于氨制冷裝置時，應選用鎳釬焊板式，或經特殊處理(如在銅焊后再經鍍錫處理)的釬焊板式換熱器。焊接板式換熱器可用于氨或鹵代烴類制冷裝置。

板式換熱器的優點:①結構緊湊，體積小，重量大約只有相同傳熱而積的殼管式換熱器的25%,因此便于運輸和安裝;②板式換熱器的當量直徑小，流動擾動大，在較小的雷諾數下即可形成紊流，因此傳熱系數高，一般為殼管式換熱器的1. 1~1.7倍;③制冷劑充灌量小，大約只需殼管式換熱器的20%~40%。

板式換熱器也有一定缺點:①板片制造要求高，造價較高;②板片之間間隙較小，冷卻水中如有雜質存在易堵塞，因此對水質要求較高。
