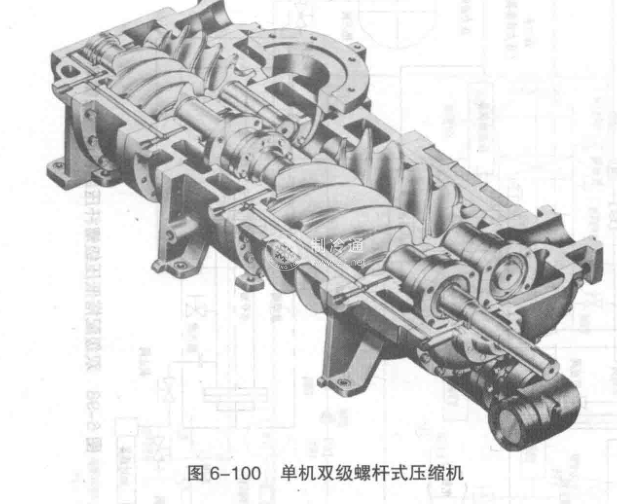

.單機雙級螺桿壓縮機是由大小不同的兩臺單級螺桿壓縮機裝配在一起而成。轉子直徑大的壓縮機為低壓級，轉子小的壓縮機為高壓級(圖6-100)。壓縮機的低壓級陽轉子通過膜片式聯軸器與驅動電動機相聯，高壓級的陽轉子與低壓級的陽轉子通過聯軸器相聯，兩個陽轉子由同一臺電動機驅動。

    機組的主要部件包括單機雙級壓縮機、油分離器、油冷卻器、油泵、油壓調節閥、吸氣過濾器、油過濾器、吸氣止回閥、排氣止回閥、中間冷卻器、電控制器、主電動機和聯軸器等。

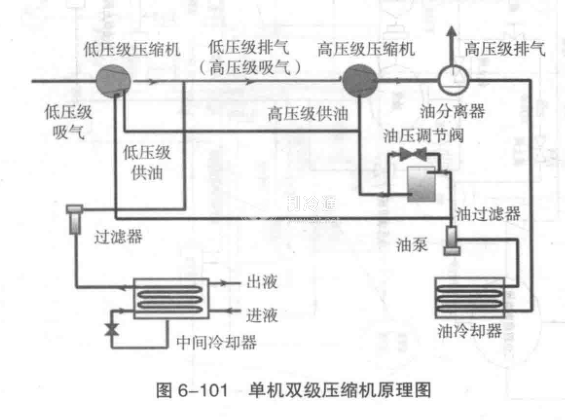

從蒸發器來的氣體經吸氣過濾器后進入低壓級壓縮機的吸氣口，與噴入的潤滑油混合，壓縮后的氣體進入低壓級與高壓級之間的連接管道，再與進入該管道的補充氣體(從中間冷卻器來)混合后，一起被高壓級吸入，在高壓級被進一步壓縮，然后排出進入油分離器，與潤滑油分離后進入冷凝器。冷凝后的制冷劑液體分成兩路，其中主要一部分進入中間冷卻器殼程被過冷后供入蒸發器蒸發制冷；另一部分經節流后進入中冷的管程，與殼程的液體制冷劑進行換熱.本身吸熱氣化后與低壓級排氣混合，再進人高壓級再一次壓縮(圖6-101)。

    從中間冷卻方式來看，螺桿式單機雙級壓縮機采用的都是不完全冷卻。這是因為螺桿壓縮機潤滑形式為噴油潤滑，排氣溫度較低，即使工質為R717時排氣溫度也能控制在范圍之內。

采用單機雙級螺桿壓縮機，僅僅需要一套潤滑系統和一臺驅動電動機就可以達到兩級壓縮制冷的目的，大大地簡化了結構，節省了安裝空間。
