分體式空調器電子電路工作原理——壓縮機電動機電流檢測電路和室溫、除霜控制電路

   2020-10-27 和平1578
核心提示:壓縮機電動機的供電線與電流傳感器TA互感,產生反映電動機供電電流大小的檢測信號。

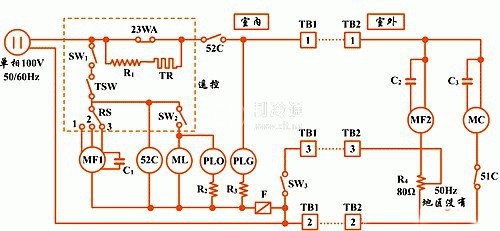

壓縮機電動機電流檢測電路

壓縮機電動機的供電線與電流傳感器TA互感,產生反映電動機供電電流大小的檢測信號。檢測信號經VD20、 R8、R51、R9C22組成的整流網絡,轉換成控制電壓輸入IC126腳,供CPU芯片判斷壓縮機電動機工作電流是否正常。

室溫控制電路

空調器工作在制冷模式時,室溫傳感器FTC(負溫度系數熱敏電阻)檢測蒸發器的溫度變化,并把溫度變化轉化為信號電壓,經電阻R6輸入IC125腳。室溫上升時,TA的阻值變小,25腳的電壓上升。當電壓上升到開機電壓時,IC1出控制信號使壓縮機電動機、室外風扇電動機運轉,開始制冷運行;制冷運行后,室溫下降,PTC的阻值變大,25腳的電壓下降。當電壓下降到停機電壓時,IC1輸出控制信號,使壓縮機電動機、室外風扇電動機停止運轉,空調器停止制冷運行。

除霜控制電路

空調器工作在制熱模式時,位于室外機組熱交換器上的除霜傳感器TC(負溫度系數熱敏電阻)檢測室外機組熱交換器的溫度變化,并把溫度變化轉化為信號電壓,經電阻R1輸入IC124腳。制熱時,室外機組熱交換器的溫度下降,TC的阻值變大,IC124腳電壓下降。當電壓下降到除霜電壓時,IC1輸出除霜控制信號,使四通電磁換向閥的線圈失電,恢復到制冷時的工作狀態,系統切換為制冷運行模式,室內外機組的風扇電動機停止運行,機組進入除霜狀態。除霜過程中,室外機組熱交換器的溫度上升,TC的阻值變小,IC124腳電壓上升,當電壓七升到停止除霜電壓時,IC1輸出停止除霜控制信號,使四通電磁換向閥的線圈得電,恢復到制熱時的工作狀態,系統切換為制熱運行模式,室內外機組的風扇電動機從新起動運行運行,機組又進入制熱運行狀態。
