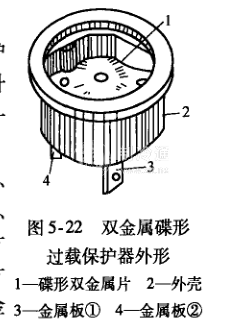

目前普遍使用的是雙金屬碟形過載保護器，如圖5-22所示。它具有過電流和過溫升保護雙重功能，一般與起動繼電器組合在一起，并緊貼于壓縮機的外殼表面。

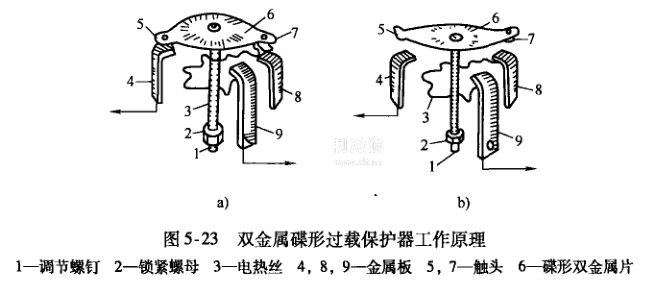

雙金屬碟形過載保護器由碟形雙金屬片、動觸頭、靜觸頭、端子、電熱絲、調節螺釘、鎖緊螺母等組成。碟形雙金屬片由雙層金屬片構成，上層金屬片熱膨脹系數小，下層金屬片熱膨脹系數大。在正常工作狀態時，碟形雙金屬片處于圖5-23a所示的位置，將端子間的電路接通。如果電路中的電流因某種原因超過額定值，電熱絲立刻升溫，使碟形雙金屬片受熱后向上翹曲，如圖5-23b所示，使動、靜觸頭斷開，切斷電源，對壓縮機電動機進行強制保護。電源切斷后雙金屬片溫度逐漸下降，大約十幾秒后，雙金屬片復位。如果壓縮機電動機在運行過程中，運行電流正常，而壓縮機外殼因某種原因溫度過高，通過熱輻射或熱傳導，碟形雙金屬片也會因受熱而動作，切斷電路，對壓縮機的電動機進行保護。

    雙金屬碟形過載保護器的性能參數一般調定為：無電流負載時，觸頭斷開溫度100~110℃，復位溫度為70~80℃；當電動機兩繞組同時通電，而電動機不能起動時，過載保護器應在10s內斷開；當只有運行繞組接通電源，而起動繞組沒有接通電源，造成壓縮機電動機不能起動時，雙金屬碟形過載保護器應在30s內斷開。因此，雙金屬碟形過載保護器具有過電流和過溫升兩種保護功能。

    延時動作為壓縮機電動機的起動過程留出時間：雙金屬碟形過載保護器中的碟形雙金屬片從受熱到動作需要一定的時間，一般為10~15s，才會彎曲變形切斷電路，而電動機的正常起動時間只有3-5s左右，因此，延時動作為壓縮機電動機的起動提供了必要的時間，不會因壓縮機電動機起動電流過大而引起雙金屬碟形過載保護器動作。雙金屬碟形過載保護器在出廠時已將延時斷開和復位時間都調好，在使用與維修中不需要進行調整。
