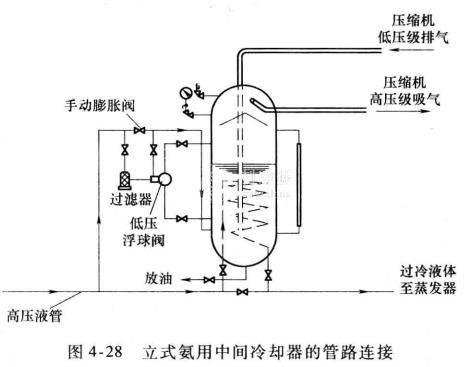

雙級氨制冷壓縮機濕行程的發生與處理過程，往往與中間冷卻器有關。中間冷卻器簡稱中冷器，是維持兩級或多級壓縮制冷循環正常工作的必需設備，位于制冷壓縮機的低、高壓級之間。立式氨用中間冷卻器的管路連接，如圖4-28所示。

氨用中間冷卻器器工作時，低壓級壓縮機或低壓缸排出的過熱蒸氣由進氣管進入中間冷卻器后，與容器內的氨液混合、洗滌，被冷卻成中間壓力下的過熱蒸氣或干飽和蒸氣。中間冷卻器內蛇形盤管中的氨液被冷卻成過冷液體，從出液管供往蒸發器。中間冷卻器內的氨液吸熱后汽化，隨同低壓級排出的被冷卻的蒸氣一起，進入高壓級壓縮機或高壓缸。中間冷卻器的液面高度由浮球閥或液而控制器控制，浮球閥兼有節流和控制液面高度的作用。

手動膨脹閥的作用是旁通，以便在浮球閥失靈進行檢修時，中間冷卻器仍能正常工作，同時可用手動膨脹閥調節制冷劑的流量。
