儲液器分高、低壓兩種,是用來儲存高壓制冷劑液體的容器,通常安裝在冷凝器下面,儲存來自冷凝器的液體制冷劑,用以在工況變動時調節制冷劑的供給量或補充系統冷劑泄漏。

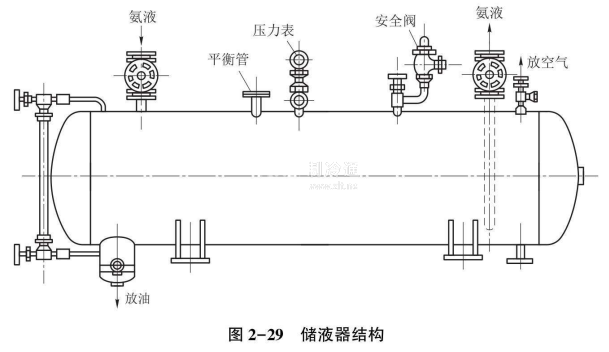

儲液器多為臥式筒體結構,要求能承受2 MPa以上的壓力。圖2-29所示為儲液器結構圖。儲液器除設有液體制冷劑進、出口接頭外還設有液位指示器、壓力表、放油閥、安全閥及壓力平衡管接頭等。
儲液器的充液量為筒體直徑的50%左右,最多不超過80%。對小型制冷裝置可不專設儲液器,而以冷凝器下部儲液容積代替。為了保證在發生事故(如火災等)時的安全,儲液器上應設有緊急泄放閥,以便在非常情況下將制冷劑釋放掉。
