制冷壓縮機的布置根據壓縮機的外形尺寸、臺數和機器間的形式，本著合理、美觀的指導思想進行總體布置，常見的有下列幾種布置形式。

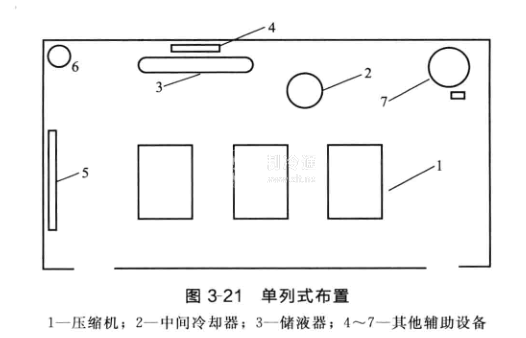

（1）單列式如圖3-21所示.壓縮機在機房內呈一條在線排列，有關設備如壓縮機電動機的啟動開關柜、中間冷卻器等可以靠墻在四周布置.這種布置形式適用于機房機器臺數較少的中、小型冷庫，其優點是對工作人員操作管理以及修理都較方便.且管道走向整齊。

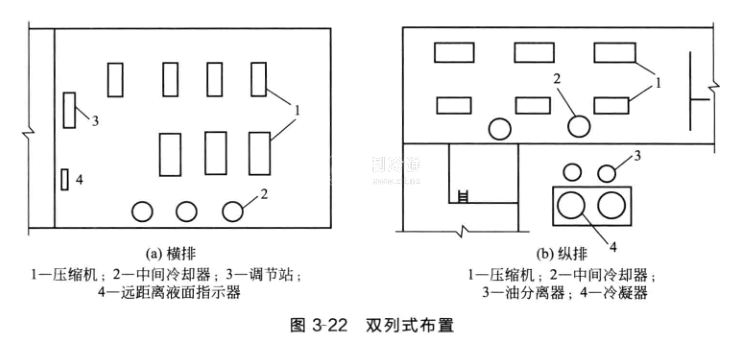

    (2)雙列式如圖3-22所示.壓縮機在機房內排成雙列.壓縮機可橫排或縱排.機房中間為主要操作通道，在通道上空布置壓縮機進氣、排氣總管道.其他設備均可靠墻布置.這種布置形式適用于壓縮機臺數較多的大、中型冷庫.以充分利用機器間的面積，其優點是壓縮機進氣、排氣閥門位于主要操作通道，機器上的壓力表及有關操作儀表也面向主要操作通道。因此在平時操作中.特別是壓縮機配組雙級停開車時.能清楚地觀察儀表。

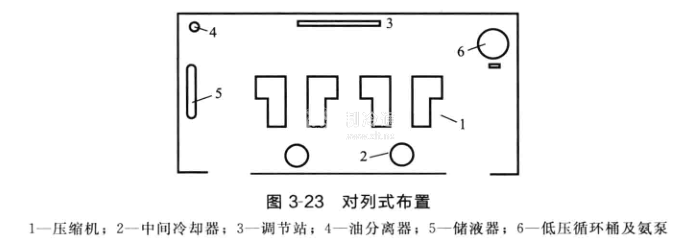

（3）對列式如圖3-23所示.對列式布置形式與單列式相仿，但制冷壓縮機是按左型和右型成對地排列，在成對的兩臺壓縮機之間留有較寬的操作通道。
