高壓儲液器一般位于冷凝器之后.它的作用是:①儲存冷凝器流出的制冷劑液體,使冷凝器的傳熱面積充分發揮作用;②保證供應和調節制冷系統中有關設備需要的制冷劑液體循環量;③起到液封作用,即防止高壓制冷劑蒸氣竄至低壓系統管路中去。

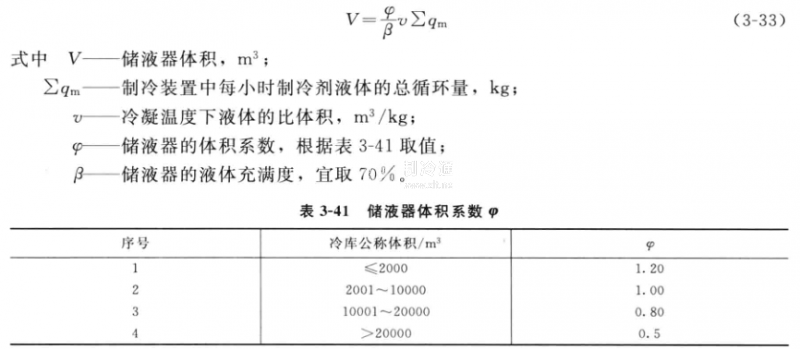

高壓儲液器的選型計算主要是根據系統制冷劑的總循環量確定其體積.其計算式為:
如冷庫有部分蒸發器因生產淡季或檢修而常需抽空時,體積系數可酌情增大一些。對于一些簡易小冷庫,當系統發生故障時會造成全部停產,因此,選擇儲液器應考慮可將系統全部制冷劑回收;船舶制冷裝置,為了保證安全,往往設計成能將全部制冷劑抽回到儲液器儲存。因此,儲液器的總體積應在不大于80%充注量的情況下可容納整個制冷系統的充注量。
儲液器的臺數應根據體積的大小、外形尺寸及布置等因素確定。小系統可選I臺,大系統可選多臺儲液器并聯使用.并聯時應選用相同型號的儲液器。
