1.低壓配電室與制冷機房控制室相毗連時,一般不另設控制室。
2.與制冷機房合用控制室時,控制室內除安裝控制屏、信號屏外,還安裝機房氨壓縮機啟動柜,屏的布置應便于電纜、電線的敷設。采用計算機監控網絡的冷庫,還安裝中央操作站設備。
3.控制屏的布置要求控制、監視、調試方便,力求緊湊,并要注意美觀。
4.控制屏的排列形式,視屏的多少而定,采用一字形、L形、11形布置,按實際情況選用。

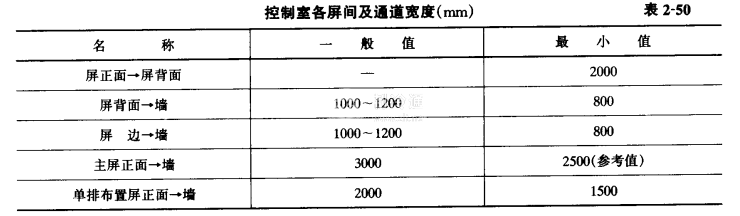

5.控制室各屏間及通道寬度可參考表2-50。
6.冷庫變電所設備監控和制冷設備監控通常設置在同一控制室內,而控制室又與氨壓縮機房共用隔墻,所以控制室和低壓配電室之間的門及控制室和機房之間的門的材料應為難燃燒體,并應有自動關閉裝置。控制室與氨壓縮機房共用隔墻上應設固定密封觀察窗(見《冷庫設計規范》GB50072-2001)。
7.控制室的其他要求同低壓配電室。
