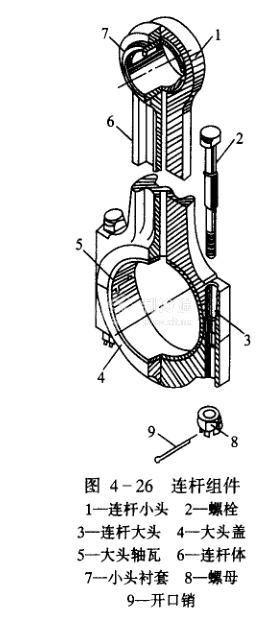

(1) 組裝連桿組件裝配連桿小頭襯套時(見圖4-26)應注意油槽的方向，裝配后必須檢查與活塞銷的徑向間隙是否適當，活塞銷在襯套內的轉動是否靈活。

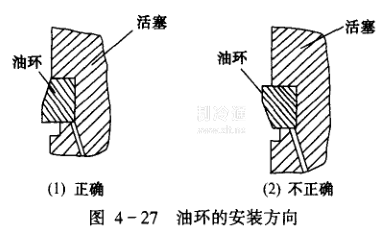

    活塞銷不應過長，其長度以裝配后兩邊鋼絲擋圈能卡進凹槽為準。裝活塞銷時，可將活塞浸在沸水中5一10min，然后用木錘將活塞銷輕輕敲人活塞的銷孔內。裝配前應該對活塞和連桿進行編號，防止混淆而造成零件配合不好。安裝活塞上的油環時要注意方向，如圖4一27所示。

    (2)氣閥組部件的組裝

    ①氣閥組裝配前應先檢查氣閥彈簧，若有損壞應全部換新，以免彈簧的彈力不勻而使閥片漏氣。彈簧擰進彈簧座后其自由高度應一樣，且不偏斜。氣閥組裝圖見圖4一28。

    ②將閥片放在外閥座上，再壓上閥蓋，并將閥片和外閥座用螺栓連接好。注意閥片是否放正。

    ③裝上內閥座和氣閥螺栓。注意:氣閥螺栓一定要擰緊，并使螺桿上的銷子孔對準槽形螺母的缺口，然后裝上開口銷。若擰緊后沒有對準，可挫修螺母底面或加墊片，不能用松螺母的方法來安裝開口銷。

    ④裝配后應重新檢查閥片有無裝偏，用螺絲刀檢驗閥片活動是否靈活，并用煤油進行試漏。

    (3)油三通閥和油分配閥部件的組裝

    裝配油三通閥時應根據拆卸時所做的裝配標記定位裝配。標牌上的銷釘要裝平，手柄的位置要與標牌上的位置相符。油三通裝配好后，可用吹氣的方法判斷加油、放油及工作的位置是否正確。

油分配閥也應按事先做的記號組裝，避免裝錯。閥芯裝好后，要根據標牌所指示的位置進行試通，再安裝手柄。試通時從進油口吹氣，用手指按住通往油缸的出油接頭，從“0”位到“1”位逐個檢查，無誤后再裝好標牌和手柄。
