外形與作用

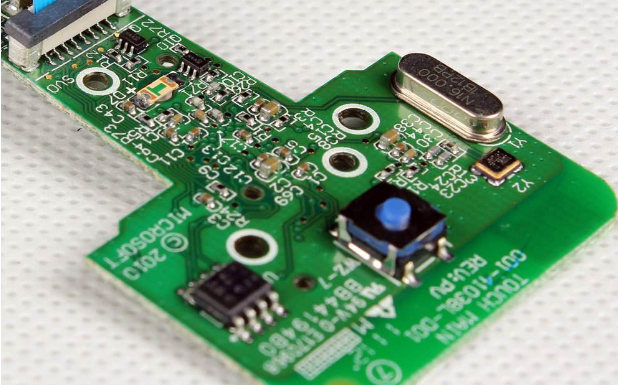

石英晶體振蕩器,簡稱晶振,安裝在CPU附近,作用是向CPU提供穩定的基準時鐘信號,使CPU能連續地執行指令;表面數字即為工作頻率,換算以后通常以"MHz”為單位。
早期主板常見有②腳晶振,2個引腳直接和CPU引腳相連;目前主板全部使用③腳晶振,兩側的引腳連接CPU引腳,中間引腳接地。
測量晶振工作電壓
使用萬用表直流電壓擋,黑表筆接中間引腳地,紅表筆接兩側引腳測量電壓,實測美的KFR-26GW/DY-B (E5)室內機主板晶振電壓為2. 5V和2.8v,兩側引腳電壓相差約0. 3V;如果實測兩側引腳電壓相等或均為0V,則為晶振或CPU內部電路損壞。
說明:不同型號的主板,晶振兩側引腳電壓并不相等,如有些主板為1. 8V和2V,有些主板為2. 1 V和2. 3V,正常時均相差0. 2~0.3V。
