安裝位置 顯示板組件通常安裝在前面板或室內機的右下角。美的KFR-26GW/DY-B (E5)空調器顯示板組件使用指示燈+數碼管的方式,安裝在前面板,前面板留有透明窗口,稱為接收窗,接收器對應安裝在接收窗后面。

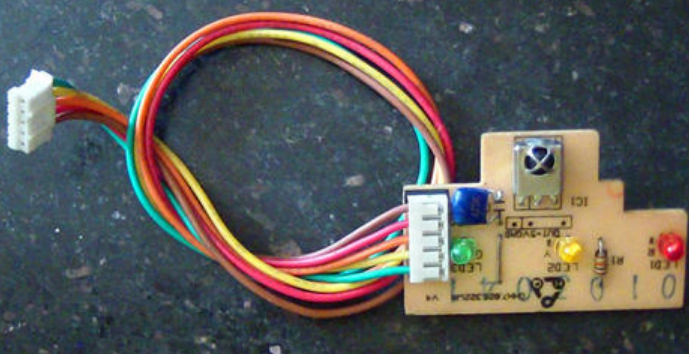

實物外形和工作原理
接收器內部含有光敏元件(接收二極管),通過接收窗口接收某一頻率范圍的紅外線。當接收到相應頻率的紅外線時,接收二極管產生電流,經內部IN集成電路轉換為電壓,再經過濾波、比較器輸出脈沖電壓、內部三極管電平轉換,接收器的輸出引腳輸出脈沖信號送至CPU處理。接收器接收距離一般大于7m。
接收器實現光電轉換,將確定波長的光信號轉換為可檢測的電信號,因此又叫光電轉換器。由于接收器接收的是紅外光波,其周圍的光源、熱源、節能燈、日光燈及發射相近頻率的電視機遙控器等都有可能干擾空調器的正常工作。
目前接收器通常為一體化封裝,工作電壓為直流5V,共有3個引腳,功能分別為地、電源(5V),輸出(信號),外觀為黑色,部分型號表面有鐵皮包裹,通常和發光二極管(或LED顯示屏)一起設計在顯示板組件中。常見接收器型號為38B, 38S,1838、0038。
