空調制熱系統的主要組件——四通閥組件

   2020-03-16 和平4379
核心提示:四通閥組件的作用是轉換制冷劑(即冷媒R22或R410A)在制冷系統中的流向,由四通閥和線圈組成。

四通閥組件的作用是轉換制冷劑(即冷媒R22R410A)在制冷系統中的流向,由四通閥和線圈組成。

四通閥共有4根管子,辨認方法如下:一側只有1根管子,另一側有3根管子。一側只1根管子接壓縮機排氣管,有3根管子一側的中間管子接壓縮機吸氣管,靠近線圈一側的管子接冷凝器,最后1根管子接三通閥銅管。

制冷循環見圖2-8,在夏天制冷時,線圈不通電,①(接壓縮機排氣管)和③(接冷凝器進管)相通,②(接壓縮機吸氣管)和④《接三通閥銅管)相通此時制冷系統制冷劑流動方向和單冷空調器相同,制冷劑的流動方向為A→①→③→B→C→D→E→F→④→②→ G→A。

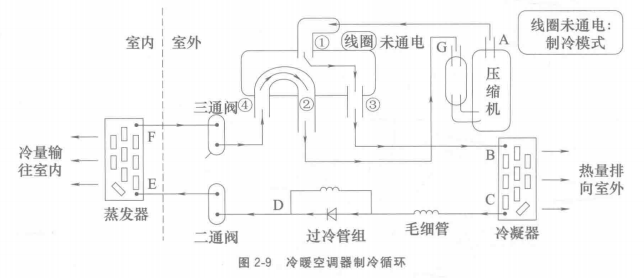

由圖2-9可知。壓縮機排出的高溫高壓氣體進冷凝器向外散出熱量,成為低溫高壓的液體;入蒸發器的制冷劑為低溫低壓的液體,吸收房間的熱員(即將冷量愉往室內)后變為低溫低壓的氣體經四通閥到壓縮機吸氣管,完成制冷循環。

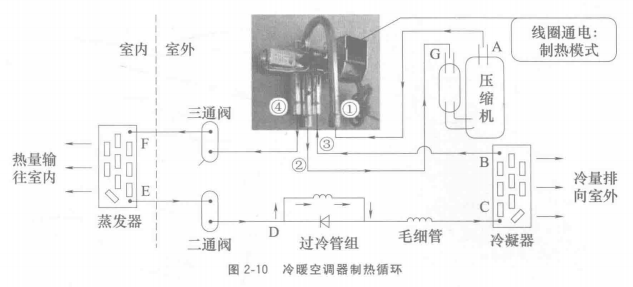

制熱循環見圖2-10,在冬天制熱時,室內機主板輸出交流220V電源為四通閥線圈供電,四通閥內部閥塊移動此時①和④相通,②和③相通,制冷劑流動的方向為A→①→④→F→E→D→C→B→③→②→G→A

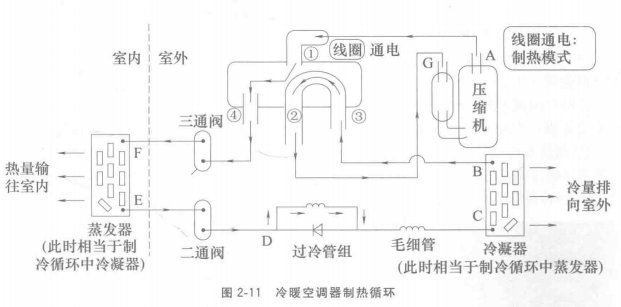

由圖2-11可知,濟南壓縮機排出的高溫高壓氣體進蒸發器(此時相當于冷凝器),向房間內散出熱,成為低溫高壓的液體;入冷凝器(此時相當于燕發器)的制冷劑為低溫低壓的液體,吸收室外的熱量(即將冷量輸往室外)后變為低溫低壓的氣體,經四通閥到壓縮機吸氣管,完成制熱循環。
