CPU原理電路

a.操作指令信號輸入電路包括遙控信號輸入和按鍵信號輸入。紅外線遙控接收器為HM377，通過REC, X5插件的5腳將信號送至單片機D1的35腳。S1為強制運行開關，當S1開關接通時，單片機D1的45腳為低電平，單片機經過分析判斷，立即啟動強制運行程序。S2為轉換開關，正常時，S2與單片機D1的46腳成常通狀態，而47腳則處于高電平，在此狀態下，空調器處于遙控運行狀態。當開關S2撥向與X5的4腳接通的位置時，則46腳處于高電平，47腳處于低電平，單片機經過分析判斷，立即啟動自動運行程序。

b.驅動電路

蜂鳴器電路 當指令信號輸入時，單片機立即置D1的5腳為高電平，蜂鳴器得電，發出預先錄制的音頻信號。

輸出控制 輸出控制為D1的36, 37, 38, 39, 60, 61腳，其中36腳控制壓縮機的馭動，37腳控制室內風機高速，38腳控制室內風機中速，39腳控制室內風機低速，60腳控制電磁四通換向閥，61腳控制室外風機。

驅動電路由集成電路D2反相器進行驅動，反相器有七個輸入端和七個輸出端，它們之間一一對應。當輸入端某一支路為高電平時，則輸出為低電平，繼電器吸合，反之，該支路繼電器則失電斷開。

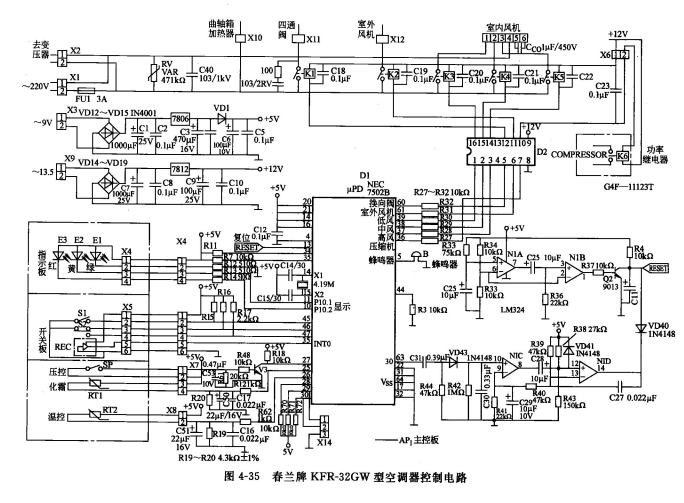

c.指令變換信號輸入電路(A/D轉換電路)由圖4-35可知，本電路有三個模擬量:室外換熱器管壁溫度(除霜用)，室內溫度，壓力。這三個模擬量由熱微電阻RT1, RT2，壓力開關SP監側，通過模擬電路將溫度、壓力的變化轉換成開關量，輸入單片機中。
