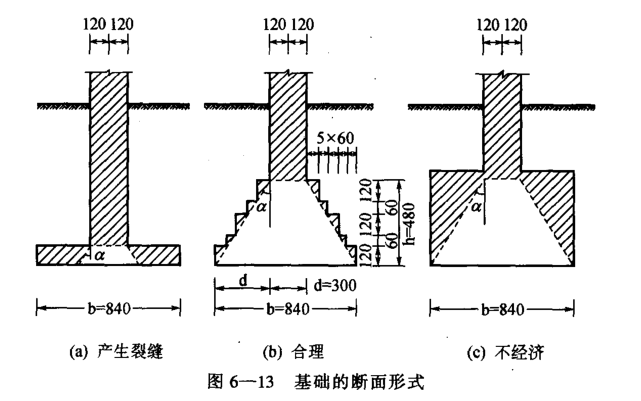

斷面形式:我們在實際工程中會看到磚砌條形基礎的斷面是臺階形的。如圖6-13(b)所示。
這種基礎在荷重作用下,不會發生顯著的變形,不能承受較大的彎矩。這種基礎叫剛性基礎。剛性基礎的斷面形式是由基礎所用材料本身的性能決定的。
常用的基礎材料,如磚、石、混凝土等,它們的抗壓強度較高,抗拉強度很弱,但抗拉強度往往是控制斷面形狀和尺二的主要因素。基礎放大部分如同懸臂梁一樣,當它受到土的反力后,懸臂長度d越大,則基礎h截面受到拉力就越大。如果這個拉力超過基礎材料的允許拉應力,基礎將會發生破裂現象。根據試驗結果,發現d值α角有關。基礎放大部分在α角度以內不會因材料受到拉力而發生破裂。α角的最大值叫做剛性角。因此,我們常用剛性角來控制放大部分的斜度。不同材料具有不同的剛性角(剛性角也可以用h/d的值表示),如磚基礎h/d為1、5~2、0,灰土基礎為1、25~1、5,毛石基礎為1、25~1、75,混凝土基礎為1、0。鋼筋混凝土基礎能承受較大的彎矩,因此,不受剛性角的限制。
若已知房屋的總荷載和地基的承載力,就可以確定基礎的底面積及其寬度。根據基礎材料的剛性角及基礎底部寬度,就可以確定基礎的斷面形式。
