風冷冷凝器又稱空氣冷卻式冷凝器,是利用大氣環境中的空氣作為冷卻介質來冷卻冷凝制冷劑蒸氣的換熱器。按空氣在冷凝器盤管外側流動的驅動動力來源,可分為自然對流和強制對流兩種形式。自然對流式冷凝器靠空氣自然流動,傳熱效率低。僅適用于制冷盈很小的家用冰箱等場合。強制對流式冷凝器一般裝有德州軸流風機,傳熱效率高,不需水源,應用廣泛。

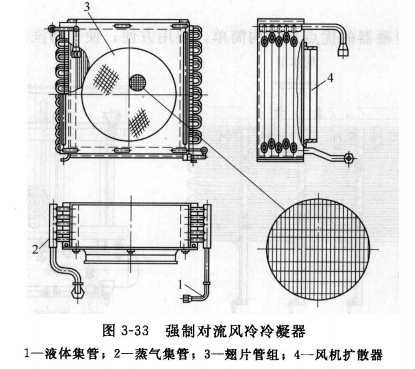

圖3-33是強制對流風冷冷凝器結構示意圖,高壓制冷劑燕氣從冷凝器上部的分配集管進入蛇形盤管,向下流動冷凝后經下部流出。空氣在風機作用下,以2~3m/s迎面速度橫掠肋管束,吸收并帶走盤管內制冷劑冷卻冷凝時釋放的熱量。
空氣冷卻式冷凝器最大優點是不用冷卻水,因此特別適用于供水困難的地區。目前,空氣冷卻式冷凝器已廣泛應用于中、小型氛里昂空調機組中,而且大型冷、熱水機組也已采用。
