電冰箱化霜定時器在電路中怎樣工作?

   2020-03-04 和平4703
核心提示:化霜定時器接線見圖5一28,,化霜定時器接頭使定時器計時電機與電源相接,接頭2與化霜電加熱系統相接,接頭3與冷凍溫控器相接,接頭4與壓縮機電機相接,接頭5與風扇電機相接。

1制冷階段

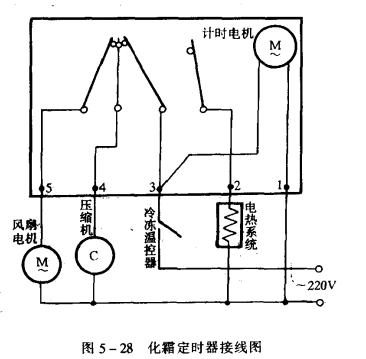

定時器接線見圖528,,化霜定時器接頭使定時器計時電機與電源相接,接頭2與化霜電加熱系統相接,接頭3與冷凍溫控器相接,接頭4與壓縮機電機相接,接頭5與風扇電機相接。

在制冷階段,簧片3,4,5相互吸合,此時風扇電機、壓縮機電機和計時電機并聯后與冷凍溫控器串聯。當溫控器吸合后,風扇、濟南壓縮機運行,進行制冷。同時計時電機運轉,開始記時。當冰箱達到停機溫度后,溫控器斷開,風扇、壓縮機停止運行,同時計時電機也停止計時。由此可知,計時電機累積的是制冷系統運行時間。當累積運行時間到24小時以后,就進入化霜階段。



2化霜階段

一進入化箱階段,簧34,5斷開,與2吸合。此時化霜電熱系統與計時電機并聯后和冷凍溫控器申聯。這樣,壓縮機、風扇停止運行,而化霜電熱系統開始工作。隨著蒸發器逐漸被加熱至大約6℃時化霜溫控器動作,控制簧片2,3斷開,此時化霜電熱系統停止對蒸發器加熱,但計時電機仍在運轉。當計時電機運轉到化霜設定時間(30分鐘)以后,化箱定時器簧片發生一系列動作,結束化霜階段,進入風扇延時階段。

3風扇延時階段

由于化霜結束后蒸發器溫度較高,倘若此時壓縮機、風扇同時工作,勢必將蒸發器附近的熱空氣送冷凍室,影響食品的儲存。為此設置了風扇延時,只啟動壓縮機。當蒸發器溫度降到一定程度以后,再啟動風扇,使送人冷凍室的是冷空氣。進人風扇延時階段后,簧片4與簧片5斷開,簧片3與簧片4吸合,此時壓縮機和計時電機與壓縮機并聯后與冷凍溫控器串聯。在此溫度下,冷凍溫控器必然閉合,所以壓縮機運轉,蒸發器降溫。當溫度降至約0.5℃時,化霜溫控器控制簧片2恢復到原位置,為下一個化霜過程作好準備。

當計時電機運行時間達到延時設定時間(15分鐘)以后,簧片5與簧片3,4吸合,重新進入制冷階段。
