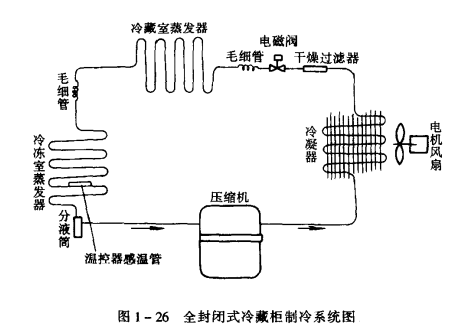

全封閉式機組冷藏柜的制冷系統由壓縮機、冷凝器、蒸發器、毛細管等組成，如圖1-26所示。壓縮機采用750W全封閉壓縮機，濟南生產的冷凝器為風冷式，采用毛細管為節流裝置，蒸發器為盤管式。

    制冷系統的工作狀況是，壓縮機啟動后排出的高壓過熱蒸氣通過冷凝器冷凝，經毛細管節流后進入冷藏室蒸發制冷，然后經過兩個蒸發器之間的毛細管再次節流，進入冷凍室制冷，最后返回壓縮機。由于冷藏室和冷凍室是兩個溫度，故采用兩個蒸發器兩次節流來達到兩個不同的蒸發溫度，這樣就可提高柜內溫度均勻性。蒸發器出口裝有分液筒，以防止制冷劑液體進入壓縮機汽缸。毛細管入口設有電磁閥，控制制冷劑通過。

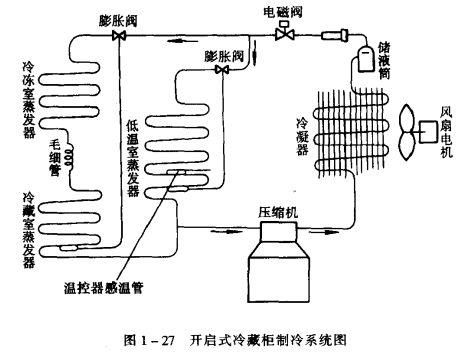

開啟式制冷壓縮機冷藏柜的制冷系統由壓縮機、冷凝器、蒸發器、膨脹閥等組成，如圖1-27所示。

該冷藏柜采用3kw開啟式壓縮機，壓縮機由電機通過三角皮帶傳動。冷凝器為風冷式，蒸發器由紫銅管加工成蛇形盤管，分布在柜體的內殼上。該系統蒸發器采用并聯供液方式，以免低壓管路過長而造成吸氣壓力損失太大。在冷凝器出口處安裝了一個儲液筒以儲存制冷劑用，儲液筒出口端裝有過濾器，濾去制冷劑雜質和水分。
