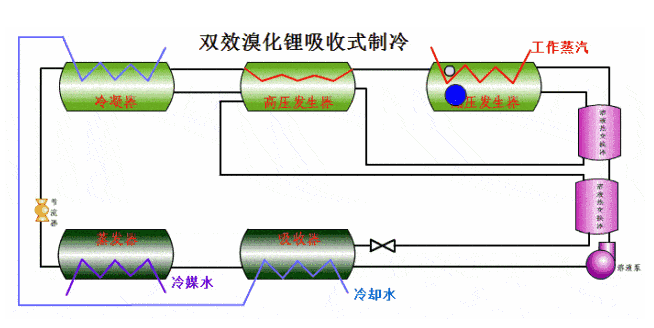

從吸收器出來的一部分稀溶液由高壓發生器泵輸送,經低溫熱交換器、凝水器、高溫熱交換器溫度升高后,進入高壓發生器,被在高壓發生器管內流動的工作蒸氣加熱而沸騰,產生冷劑蒸氣,同時,溶液的溫度和濃度升高。另一部分稀溶液由溶液泵愉送,其中,一路經低溫熱交換器和凝水換熱器溫度升高后,進入低壓發生器,被在低壓發生器管內流動的、來自高壓發生器的冷劑蒸氣加熱而沸騰,產生冷劑蒸氣,溶液被濃縮。
高壓發生器中產生的冷劑蒸氣,加熱低壓發生器溶液后,凝結成冷劑水,經調節閥節流后進入青島冷凝器,與低壓發生器中產生的冷劑蒸氣一起,被冷凝管內流動的冷卻水冷卻、冷凝,成為與冷凝壓力相應的冷劑水。
冷凝器中的冷劑水經U型管節流后,進入蒸發器,由蒸發器泵輸送噴淋在蒸發器管簇上,由于蒸發器中壓力很低,冷劑水便吸收在蒸發器管內流動的溫度較高的冷水的熱量而蒸發、成為冷劑蒸氣,使冷水的溫度降低,即制冷。
由高壓發生器出來的濃溶液經過高溫熱交換器后進入低壓發生器內,蒸發后和低壓濃溶液混合,并經低溫熱交換器與從溶液泵出口的另一路稀溶液混合,然后淋在吸收器管簇上,被吸收器內的冷卻水帶走。這樣,噴淋溶液不斷地取走蒸發器中冷劑水蒸發出來的水蒸氣,維持蒸發器中很低的壓力,保證了蒸發器中蒸發出來的冷劑水蒸氣不斷地流向吸收器具。由于吸收蒸發器中冷劑蒸氣而變稀的溴化鋰溶液,再分別送往高、低壓發生器中沸騰濃縮,這樣便完成了一個制冷循環,此過程如此循環不息,制冷機就能不斷地輸出低溫的冷水,供空調或生產工藝使用。
制冷機運轉過程中,出現的不凝性氣體由自動抽氣系統和真空泵排出。
