壓力式溫度控制器是目前電冰箱中使用最多的一種溫度控制器,從結構上可分為普通型、半自動除霜型和風門型三種。
半自動除霜溫控器主要用在各種直冷式電冰箱中,一方面可以像普通型溫控器那樣對箱內溫度進行調節和控制;另一方面當電冰箱蒸發器表面霜層過厚時,可用其進行除霜。使用時只要將除霜按鈕按下,壓縮機就會立即停止工作而除霜,待箱內溫度達到預定的除霜終了溫度(即蒸發器表面溫度為5℃左右,箱內中部溫度為10℃左右)時,除霜按鈕就會自動跳起接通電源,壓縮機便恢復工作。

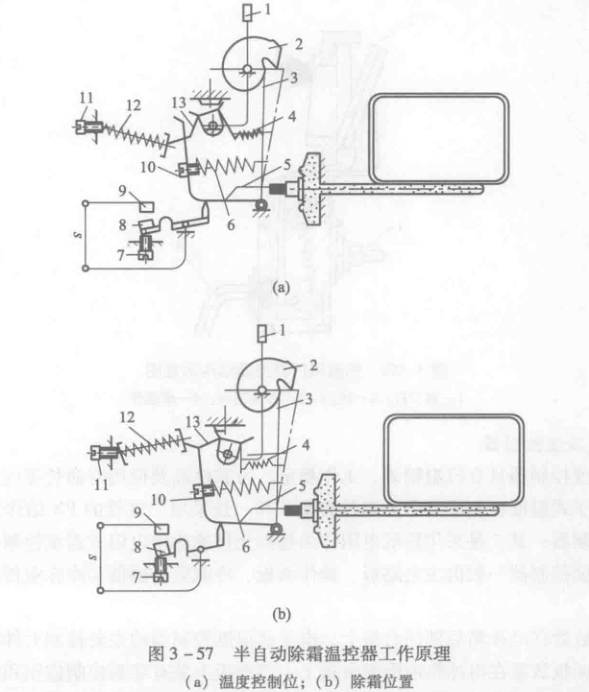

圖3-57所示為半自動除霜溫度控制器的工作原理。當除霜按鈕沒有按下時,除霜彈簧未對除霜平衡彈簧施加作用力,則半自動除霜溫度控制器相當于普通型溫度控制器。當需要除霜時,將除霜按鈕壓下,則動、靜觸點分開,切斷壓縮機電路,壓縮機停轉,制冷停止。這時除霜控制板除受主彈簧的作用力外,還受除霜彈簧的作用。當箱溫升到一定溫度值(除霜終了溫度),感溫腔體積膨脹伸長至足以推動杠桿時,動、靜觸點閉合,壓縮機運轉,又開始制冷,同時除霜按鈕自動彈起復位,使半自動除霜溫度控制器進入正常的溫控工作狀態。
除霜終點溫度是通過除霜溫度調節螺釘來調節的,順時針擰轉除霜溫度調節螺釘,除霜彈簧被壓縮,除霜彈簧對除震控制板的預力矩增大,除霜溫度升高;逆時針擰轉除霜溫度調節螺釘,則除霜溫度降低。
