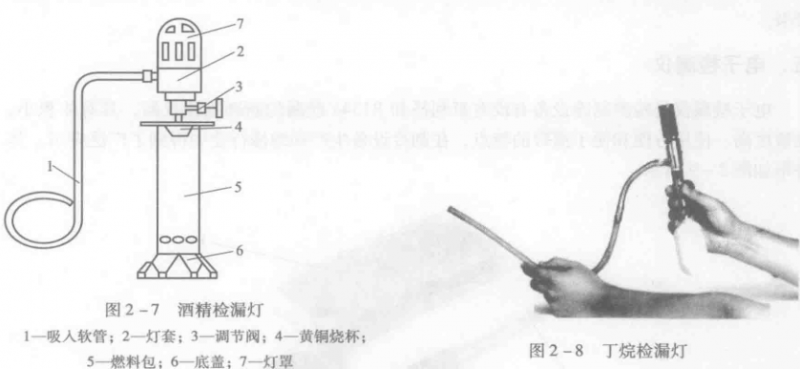

鹵素檢漏燈是一種常見的氟利昂檢漏儀器，其常用酒精、丁烷作燃料，如圖2-7、2-8所示。酒精諷素檢漏燈由燈單、燈套、吸入軟管、噴嘴、調節閥、燃料包、黃銅燒杯和底蓋等零件組成。燈單上開有通風孔和觀察孔，是燃燒火焰的窗口;燈套起著讓酒精的高壓氣體高速流動并產生吸入負壓的作用，噴嘴裝在燈套的中央，上端有一銅網，其側面開有旁通孔，作連接吸入軟管之用;吸入軟管的另一端為檢漏的探頭;黃銅燒杯安裝在調節閥與燃料包之間，注入乙醇(或甲醇)，點燃加熱可令燃料包內的物質升壓汽化，從噴嘴中心的小孔暑出、燃燒;燃料包除作燃料儲存室外，也作握持手柄用;底蓋起充注燃料塞子的作用，并作為酒精鹵素檢漏燈的支撐底座。

檢漏的原理:當混有氟利昂氣體與熾熱的銅接觸時，氟利昂分解成氟、氧元素，并和銅發生變化，化學上叫焰色反應，從而可檢查出氟利昂的泄漏。空氣中不含氟利昂的火焰是藍色的;如有氟利昂泄漏，則隨濃度的增大，火焰的顏色由淺綠色、深綠色逐漸變?yōu)樽仙?當濃度很大時，火焰將因缺所而熄滅。貞素檢漏燈的使用方法(指用酒精的檢漏燈):使用時先將底蓋旋下，注滿乙醇(或甲醇)后將底蓋旋緊，然后將燈豎立放直，再將乙醇加入黃銅燒杯內并點燃，待其將要燒完時微開調節閥，噴嘴噴出的乙醇繼續燃燒，而噴嘴上部有一旁通孔與軟管相接，由于氣體高速噴出，使噴射區壓力低于大氣壓，故旁通孔有吸氣的能力，檢漏時應將軟管的管口在制冷系統的檢查部位慢慢移動。如有滲漏，則氟利昂蒸氣即經軟管吸入，這時火焰呈綠色，并隨氟利昂蒸氣濃度變化而變化。使用丁烷作燃料的鹵素檢漏燈的結構與檢漏方法大致相同，由于沒有黃銅燒杯，所以不用預熱，使用更為方便。
