冷卻空氣的蒸發器——排管式蒸發器

   2019-12-18 琳辰3950
核心提示:冷卻排管的安裝位置對傳熱系數也有影響,一般頂排管的傳熱系數比墻排管的要高。

排管式蒸發器按安裝位置的不同可以分為墻排管(高墻排管)、頂排管和擱架式排管等;按結構可以分為立管式、蛇形管式蒸發器等。

立管式蒸發器只用于氨制冷裝置,蛇形管式蒸發器可以用于氨和氟利昂兩種制冷設備。

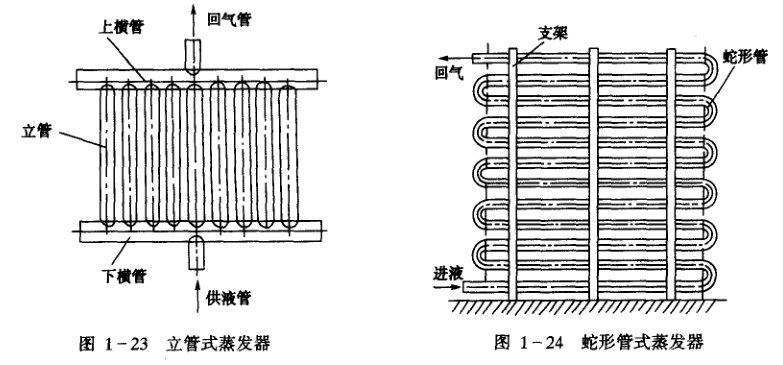

圖1-23所示為立管式冷卻排管蒸發器,一般用于冷庫中的墻排它管的(高墻排管)。它的立管為2500一3500mm長,直徑為φ57x3.5或φ38x3.0的無縫鋼管,焊接在φ76x3.5或φ89x3.5的上下橫管上。氨液由下橫管進入,氨蒸氣由上橫管排出。這種排管的優點是結構簡單,排氣排油方便;缺點是氨液的充液量大(充液量為立管容積柱的80%);由于氨液柱的高度影響,排管的底部的蒸發溫度升高,所以這種排管形式不宜用-40℃以下的冷庫。

圖1-24所示為蛇形管式蒸發器,排管通常用光管或翅片管,翅片管有套片式和繞片式等幾種。

對于氨制冷裝置一般用直徑為φ57x3.5或φ38x3.0的無縫鋼管制成;氟利昂制冷裝置的蛇形管式排管通常采用直徑為φ16~φ22的銅管制成。

工作時,制冷劑液體從蛇形管式排管的下部進入,上部回氣,這樣有利于溶解在制冷劑中的冷凍油返回制冷機。

排管的充液量為排管容積的25%。

蛇形管式蒸發器的優點:充液量少。

蛇形管式蒸發器的缺點:制冷劑流動阻力大。

由于冷卻排管外的空氣是自然對流,所以傳熱系數很低,為6一12W/(mK);翅片管約3.5一6W/(m2·K)。冷卻排管的安裝位置對傳熱系數也有影響,一般頂排管的傳熱系數比墻排管的要高。
