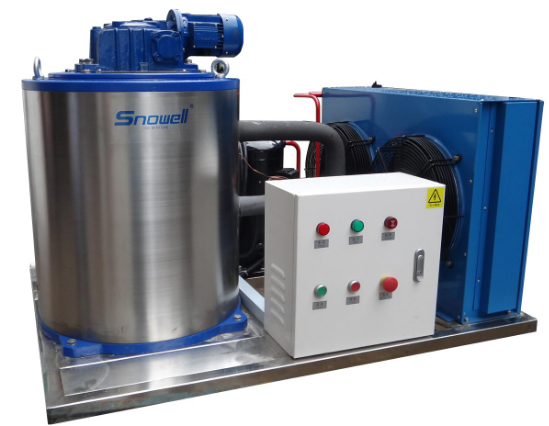

片冰機是一種能快速、連續制取片冰的機械，它廣泛適用水產漁業上魚類保鮮、食品冷藏、冷飲以及水利、化工、輕工、醫藥等需要用冰的部門。

1.特點

(1)機器結構緊湊、體積小、占地省。

(2)機器連續快速制冰，隨制隨用，不需破碎。

(3)片冰表面干燥，過冷，可以貯藏使用，不會結成大塊。

 (4)建造費用省，周期短。

(5)操作簡便，節省勞動力。

(6)制取片冰溫度低，表面于燥，能均勻地與冷卻食品接觸、冷卻效果好。

(7)片冰潔凈、冰鮮食品衛生。

2.工作原理

低溫低壓液體制冷劑從制冰機空心軸內部的進液管進入，經分配器進入螺旋狀的圓筒蒸發器，制冷劑在蒸發器吸熱氣化使周?chē)玫嚼鋮s，低壓蒸氣回氣管由空心軸的夾層回氣至制冷壓縮機。如此不斷地循環，產生連續的制冷效應，使與結冰圓筒接觸的水溫急劇下降凝結成冰，并附在圓筒表面上，隨著圓簡的旋轉，冰被冰刀軋碎落下。國產PBL-2 X 112型片冰機采用氨作為制冷劑，氨泵強制供液。

3.主要部件

(1)結冰圓筒。冰機結冰圓筒采用雙筒立式布置，立式旋轉的結冰圓筒是冰機的主要工作部件，冰筒為一夾套形結構。冰筒外層材料為不銹鋼板，內層材料為普通鋼板，筒的夾套通道截面應能保證氨液在一定流速下進行吸熱氣化。結冰圓筒兩端用不銹鋼板封牢，由筒中心的空心軸支承，形成一個密閉的整體。

(2)軋冰刀。軋冰刀刀刃呈螺旋狀，其刀體用D76 X 7mm無縫鋼管制作，刀刃為硬質不銹鋼條，軋冰刀依靠冰層摩擦帶動。刀刃同圓筒應保持一定的間隙(0. 1~0. 15mm)并使其軸心與旋轉筒軸平行。

(3)傳動機構。由2. 2kW的電動機帶動減速器、減速器帶動結冰圓筒旋轉。減速器采用雙級齒差式行星變速器，其總速比為702。

(4)輸水裝置。設有專用水箱、制冰原料水為淡水。制冰水由水泵輸入淋水管，直接淋澆于圓筒外表面。

(5)配套部件。應另行配套制冷壓縮機組及輔助設備。
