1、主要設計參數:
①室外計算干球溫度為33℃ ,
②室外計算濕球溫度為27℃
③蒸發溫度:氣調保鮮庫蒸發溫度為-10℃,室溫為0~4℃;恒溫穿堂及封閉式汽車站臺蒸發溫度為-4℃,室溫為5~7℃。
2、制冷劑供液及融霜方式。冷問采用分散式供冷。每間配一臺R22制冷壓縮機組,直接膨脹式制冷系統。空氣冷卻器融霜方式,采用電加熱融霜,每臺空氣冷卻器的翅片管組內均裝有電熱棒,功率1-1. 5kW,380V。空氣冷卻器融霜下水管內也設置電熱棒,融霜時同步接通電源,并有指示燈顯示。
3、制冷壓縮機組:
①每間氣調保鮮庫配有半封閉式制冷機組一臺(水冷式),型號為:3DF-1200 (RG) ,在te=37.8℃,te=-9.4℃時,制冷量為25. 7kW,電動機功率9kW。
②恒溫穿堂配有半封閉式制冷機組一臺(風冷式).型號為:3DB-1000 (RG ),在te =37. 8℃ ,te=-3.9℃時,制冷最為27. 2kW,電機功率7. 5kW。
③封閉式站臺配有半封閉式制冷機組一臺(風冷式),型號為:2nD-0500 (RG ),在te =37. 8℃,te=-3. 9℃時,制冷欣為13. 7kW, 電動機功率3kW。

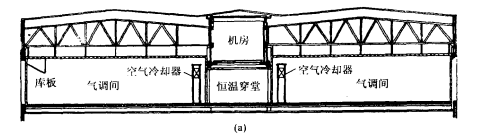

以上8臺制冷壓縮機組,均設置在恒溫穿堂上面的機房內。機組與氣調保鮮庫內的空氣冷卻器之間的距離很短,便于操作,又可減少制冷劑在管道內的流動阻力,提高制冷效果。
4、冷卻塔。8臺水冷式制冷機組選用30㎡ /h圓形標準集水式冷卻塔2臺((4臺機組合用一臺),冷卻塔型號為:BI-ST-30)T,流量30㎡ /h,功率1. 1kW。在冷卻塔出水管上配有管道泵,功率為4kW。
5、制冷系統自控方式:
①配有WKXS型制冷電腦控制裝置,對每一氣調間的制冷壓縮機組、空氣冷卻器、融霜電熱器及冷卻塔和水泵等組成一個回路,實現微電腦全自動控制。
②配有XH-101型多點溫度巡檢儀,對壓縮機吸氣溫度、冷凝器進水溫度、冷間溫度等采用微電腦和通訊技術相結合,實現溫度自動檢測、顯示和記錄。
