1、矩形風管C形、S形插條制作和連接應符合下列規定:

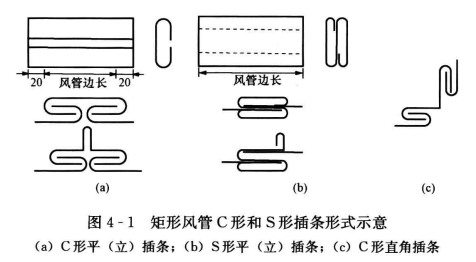

1) C形、S形插條應采用專業機械軋制(圖4-1)。C形、S形插條與風管插口的寬度應匹配，C形插條的兩端延長量宜大于或等于20mm。

2)采用C形平插條、S形平插條連接的風管邊長不應大于630mm, S形平插條單獨使用時，在連接處應有固定措施。C形直角插條可用于支管與主干管連接。

3)采用C形立插條、S形立插條連接的風管邊長不宜大于1250mm。 S形立插條與風管壁連接處應采用小于150mm的間距鉚接。

4)插條與風管插口連接處應平整、嚴密。水平插條長度與風管寬度應一致，垂直插條的兩端各延長不應少于20mm,插接完成后應折角。

5)鋁板矩形風管不宜采用C形、S形平插條連接。

2、矩形風管采用立咬口或包邊立咬口連接時，其立筋的高度應大于或等于角鋼法蘭的高度，同一規格風管的立咬口或包邊立咬口的高度應一致，咬口采用鉚釘緊固時。其間距不應大于150mm。
