暖通空調工程中90°焊接彎頭的制作

   2019-12-02 和平5979
核心提示:焊接彎頭的彎曲半徑R,一般為管子外徑或公稱直徑的1-1.5倍,即R=(1-1. 5)D,只有在設計提出要求時,才采用R=2D及其以上的彎曲半徑。

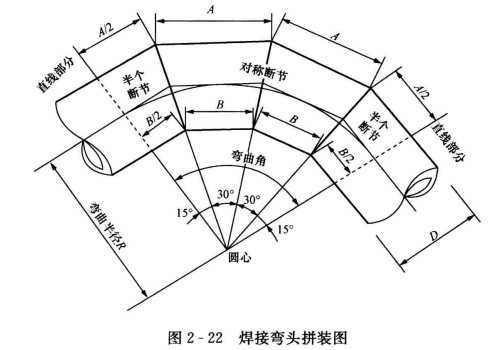

焊接彎頭(也稱蝦米腰或蝦殼彎)是用現成的管子割裁成斷節,拼合焊接而成,如圖2-22所示為90°焊接彎頭的拼裝圖。

焊接彎頭的彎曲半徑R,一般為管子外徑或公稱直徑的1-1.5倍,即R=(1-1. 5)D,只有在設計提出要求時,才采用R=2D及其以上的彎曲半徑。



從圖2-22中可知,90°焊接彎頭是由兩個15°的半個斷節和兩個30°的對稱斷節組成。若去掉一個對稱斷節,可以拼成60°的焊接彎頭;如果去掉兩個對稱斷節,剩余的兩個15.的半個斷節可以拼成30.的焊接彎頭??梢?,對一定直徑、一定彎曲半徑的30°、 60°90°焊接彎頭來說,其對稱斷節、半個斷節的尺寸是相同的,展開放樣時只需采用一個樣板就可以了。

如果用鋼板卷制焊接彎頭時,應檢查其周長偏差:DN> 1000mm時,不超過士6mm;DN(1000mm,不超過土4mm。
