電阻式溫度檢測、調節儀表——測量不平衡電橋

   2019-11-26 十二26
核心提示:在生產實際中,熱電阻 RT 要裝在測溫現場, R2、R3、R4電阻及顯示調節儀表 裝在控制室,所以,將熱電圖接入和橋路的導線在生產條件下可能很長 ,因而其電阻也不可忽略不計。

2)不平衡電橋。圖2 - 13所示為不平衡電橋的原理圖。圖中的R2、R3、R4 都是標準國定電阻,RA是檢流計內阻。當被測溫度變化時,熱電阻 RT的阻值也要發生變化,電橋的平衡 被破壞,檢流計中的電流不再為零。溫度變化越大,電括的不平衡 越嚴重 ,檢流計中的電流就越大,指針偏轉也越大。根據檢流計指針偏轉角度的大小,可以在溫度刻度盤上直接讀出進度值。

不平衡電橋雖然不需要經常調整可變電阻 R2但由圖2 - 13可以看出,由于工作時檢流計支路 RA、中有電流流過 ,使得電路成為一個復雜網絡。檢流計中電流工的大小,不儀與RT有關, 而且還與C、D兩點的電壓UCD有關。要使檢流計電流I只是RT的函數,就必須使UCD保持不變。所以,采用不平衡電橋做測溫橋路時,電源應配備穩壓裝置。

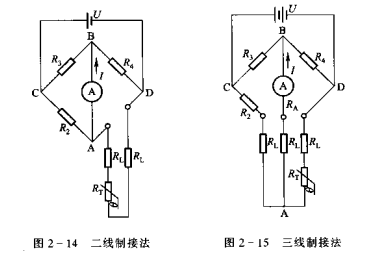

3)熱電阻的三線制接法。在生產實際中,熱電阻 RT 要裝在測溫現場, R2、R3、R4電阻及顯示調節儀表 裝在控制室,所以,將熱電圖接入和橋路的導線在生產條件下可能很長 ,因而其電阻也不可忽略不計。為了避免導線長度不同而引起電阻不同,一般規定,生產廠按每根導線5 Ω時。當實際使用中連接導線電圖不足 5 Ω,應串調整電陽使之達到5 Ω。另外,連接導線沿途的溫度條件發生變化時,連接導線電阻也要發生變化,連接導線電阻的變化勢必使測量產生相應的誤差,如圖2- 14所示。為了減小連接導線的溫度變化而引起的附加慢度誤差,常常將熱電圖采用三線制接法接入電橋,如圖2- 15所示。

設每根導線電阻 (連同其調整電阻在內)為RL,在兩線制接法中,A、D之間的橋警電阻為 2RL + RT,RL的變化,對測量精度影響較大,在三線制接法中,兩個RL分別串入CA和AD橋屬,RL變化的影響可以在很大程度上被排除掉,使測量誤差減小。盡管RL電阻也串接在檢流計支路中,它的阻值變化對檢流計電流工仍有影響,但較之二線制接法來說 ,還是優越得多。
