產品特點

多路溫度控制器采用熱電偶輸入，SSR固態繼電器電壓輸出，各通道可以有不同的輸入規格，即可以獨立使用，也可以與計算機或可編程控制器PLC聯機使用。本儀表可任選24VDC/AC輸入或100~240VAC電源電壓，并通過ISO9001質量認證，可靠性高且符合EMC電磁兼容標準；其電源及全部I/O端子均通過了4KV的群脈沖（EFT）抗干擾測試，能在強干擾環境下可靠工作，應用了宇電公司新一代技術，使多路輸入達到與單路測量相當?shù)木扰c抗干擾能力。

儀表主要功能如下：

● 最多可支持4路可編程測量輸入回路，支持K、S、E、J、B、N、T、WRe5-WRe26等多種規格熱電偶輸入，自動冷端補償，也可以輸入mV線性信號，并可以自由進行刻度定義。輸入數字校正，各輸入回路均具備數字濾波，且濾波強度可以獨立調整或取消濾波。

● 使用高性能的元器件，大大降低溫度漂移并使得4個通道之間相互干擾降低，使多路測量在精度及抗干擾性能上也達到了與單路測量儀表相當?shù)乃疁?zhǔn)。

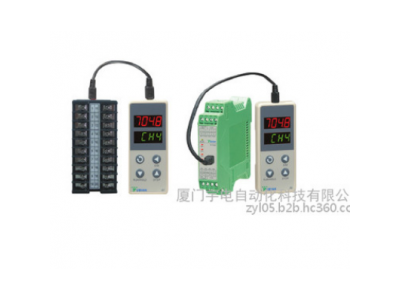

● 可支持D5/E5型DIN導軌外型或盤裝儀表外形尺寸，導軌型可連接E8型手持顯示器進行顯示編程。

● 除D5型儀表外，每個回路都具備獨立的上、下限或偏差報警功能，并且其報警輸出位置（AL1或AL2）可以編程指定。不同輸入回路的上限或下限報警信號即可編程為從同一報警通道輸出，也可從不同的通道輸出。

● 具有12個現場參數設置，用戶可以按自己的使用習慣“定做”儀表。

● 具備先進的與計算機通訊功能，同常用AI-708人工智能調節器/溫度控制器通訊協議完全兼容，1臺AI-7048在通訊時可等同4臺獨立的測量及控制儀表。

●多路溫度控制器系列中的70482型，4路編程測量輸入回路弱電信號互相隔離，適合負極與外殼相連的熱電偶。

●AI-7048完全兼容AI-7028，AI-7028是兩通道獨立測量控制儀表，接線只參照AI-7048前兩路

-------------------------------------------------------------------------------

技術規格

●輸入規格：熱電偶：K、S、R、E、J、T、B、N、WRe5-WRe26；線性mV電壓：0~20mV、0~60mV、0~100mV、0~1V等。

●測量范圍：K(-50~+1300℃)、S(-50~+1700℃)、R(-50~+1700℃)、T(-200~+350℃)、E(0~+800℃)、J(0~+1000℃)、B(+200~+1800℃)、N(0~+1300℃)、WRe3~WRe25（0~+2300℃）、WRe5~WRe26（0~+2300℃）、PT100(-200~+800℃)線性mV電壓輸入：由用戶用SCH及SCL參數自由定義

●測量精度：±0.2％FS±1個字注1：熱電偶輸入采用內部冷端補償時應另加1℃冷端補償允許誤差。注2：B分度號熱電偶在60~600℃范圍可進行測量，但精度無法達到標定精度，在600~1800℃可保證測量精度。

●溫度漂移：≤0.01%FS/℃（典型值為60ppm/℃）

●電磁兼容電 IEC61000-4-4（電快速瞬變脈沖群），±4KV/5KHz； IEC61000-4-5（浪涌），4KV

●隔離耐壓隔 電源端、繼電器觸點及信號端相互之間 ≥2300VDC；SSR電壓輸出與熱電偶輸入之間 ≥600VDC

●控制周期：0.48秒/4回路

●輸出規格：SSR驅動電壓，12VDC/20mA每回路，包含短路保護功能

●電源：100~240VAC/50Hz 或24VAC/DC ＋10％，－15％；5VA

●使用環境：溫度 -10 ~ +60℃，濕度≤90%RH
