3、抽氣集氣一體型自動抽氣裝置

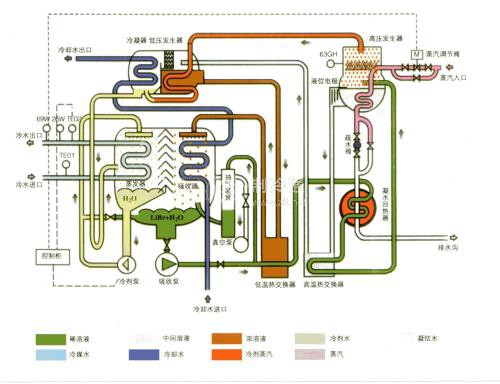

某種抽氣集氣一體型自動抽氣裝置示意圖如圖3-64所示。其工作原理與抽氣集氣分離型裝置相同，只是將分離器和集氣室設置在同一根大直徑大垂直管內，且集氣室的儲存空間比較小，這樣可以使結構更加緊湊。這種自動抽氣裝置大排氣，是通過真空泵實現的。當集氣室的壓力達到設定值后，真空測量儀表發出信號，自動進行排氣操作，即使得真空泵啟動，真空電磁閥開啟，進行排氣操作。

4、鈀管排氫裝置

在溴化鋰機組的運行過程中，由于溶液對金屬材料的腐蝕作用，則會產生一定量的氫氣。

如果機組的氣密性良好，則產生的氫氣將是機組中的非凝性氣體的主要來源。為了排除氫氣，

設置了鈀管排氫裝置。把及其合金對氫氣具有選擇透過性，可將機組內部產生的氫氣排到機組以外，把管排氫裝置示意圖如圖3-65所示。通常將其裝在自動抽氣裝置的集氣室上。在此裝置工作時，必須保持300℃左右的高溫。因此，需要利用加熱器進行加熱。除長期停機外，一般不切斷加熱器的電源。
