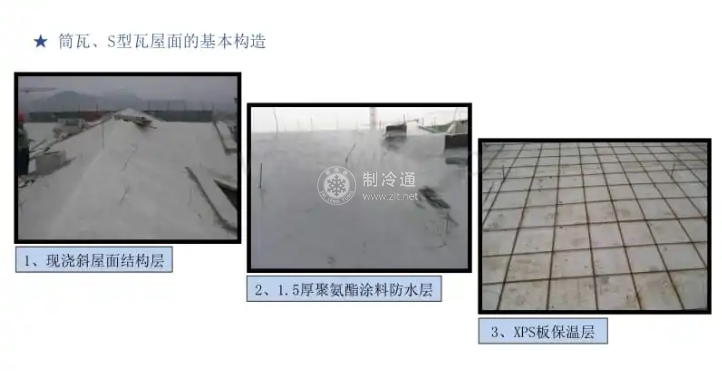

1.老虎窗根部與坡屋面的交接處產(chǎn)生熱橋原因及防治

（1）原因分析

1）老虎窗處的線條過多，在做保溫時(shí)因?yàn)橛没炷翝仓傻木€條比例關(guān)系已經(jīng)確定，在上面加做保溫層，勢必導(dǎo)致線條既定比例關(guān)系的失調(diào)，為不破壞建筑的立面表現(xiàn)方式，只能放棄對該部分的保溫處理，由于未對裸露部位的混凝土采取處理，在老虎窗或閣樓局部熱橋易出現(xiàn)保溫?cái)帱c(diǎn)、熱橋，導(dǎo)致室內(nèi)出現(xiàn)返霜、結(jié)露現(xiàn)象。

2）設(shè)計(jì)中容易忽視外窗框傳熱對耗熱指標(biāo)的影響，出現(xiàn)沒有對外窗洞口周邊窗框采取保溫設(shè)計(jì)處理現(xiàn)象。

（2）防治措施

必須考慮洞口周邊保溫合理、達(dá)到無熱橋。同時(shí)考慮窗根部上口的滴水處理和窗下口、窗根部的防水處理，防止水從保溫層與窗根的連接部位進(jìn)入保溫系統(tǒng)的內(nèi)部而造成破壞。

另外，復(fù)合保溫板用于鋼結(jié)構(gòu)屋面時(shí)，應(yīng)考慮保溫板材與檁條連接部位防水和熱橋措施，縫隙處應(yīng)采取保溫材料填充。

2.女兒墻內(nèi)側(cè)的根部靠近室內(nèi)的頂板部位產(chǎn)生熱橋原因及防治

（1）原因分析

女兒墻內(nèi)側(cè)的根部靠近室內(nèi)的頂板，極易引起因?yàn)闊針蛲纷兌蹋陧攲臃块g的頂板棚根處產(chǎn)生熱橋，導(dǎo)致室內(nèi)返霜、結(jié)露現(xiàn)象。

（2）防制措施

女兒墻的內(nèi)側(cè)按設(shè)計(jì)要求采取保溫措施，使得因溫度變化引起應(yīng)力作用都發(fā)生在保溫層內(nèi)，在屋面與女兒墻交接處保溫層應(yīng)無縫隙，同時(shí)重點(diǎn)考慮女兒墻保護(hù)層結(jié)合的耐久性，避免女兒墻墻體裂縫發(fā)生。

保溫層施工后應(yīng)通過質(zhì)量驗(yàn)收，與屋面防水處理做好質(zhì)量交接。以屋面結(jié)構(gòu)層與防水層之間沿女兒墻四周保溫層來消納找平層的變形應(yīng)力，防止女兒墻沿找平層處被頂裂。

3.保溫層產(chǎn)生氣體膨脹后使防水層鼓泡而破壞原因及防治

（1）原因分析

使用澆注型無機(jī)保溫材料，不但含水率過大，保溫性能降低，達(dá)不到設(shè)計(jì)要求，而且當(dāng)氣溫升高，水分蒸發(fā)，產(chǎn)生氣體膨脹后，使防水層鼓泡而破壞。

（2）防治措施

保證材料的干濕程度與導(dǎo)熱系數(shù)關(guān)系很大，限制含水率是保證工程質(zhì)量的重要環(huán)節(jié)。當(dāng)采用有機(jī)膠結(jié)材料時(shí)，保溫層的含水率不得超過5%：當(dāng)采用無機(jī)膠結(jié)材料時(shí)，保溫層的含水率不得超過20%。

保溫層應(yīng)干燥，封閉式保溫層的含水率應(yīng)相當(dāng)于該材料在當(dāng)?shù)刈匀伙L(fēng)干狀態(tài)下的平衡含水率。屋面保溫層干燥有困難時(shí)，應(yīng)采用排汽措施。

在I、Ⅱ、Ⅵ、M氣候區(qū)且室內(nèi)空氣濕度大于75%，或其他地區(qū)室內(nèi)空氣濕度常年大于80%時(shí)，若采用吸濕性保溫材料做保溫層，應(yīng)選用氣密性、水密性好的防水卷材或防水涂料做隔汽層。

4.保溫層出現(xiàn)塌陷原因及防治

（1）原因分析

1）保溫材料密度低，或沒有達(dá)到陳化時(shí)間，不符合設(shè)計(jì)要求。

2）施工防護(hù)（保護(hù)）層時(shí)，保溫層局部反復(fù)重力受壓。

（2）防治措施

1）必須按照設(shè)計(jì)要求規(guī)定保溫層的密度。

2）做防護(hù)（保護(hù)）層時(shí)，在保溫層上鋪設(shè)木板或其他做專用便道，便于行人或手推車運(yùn)送工程用小料，大面施工后再施工便道。
