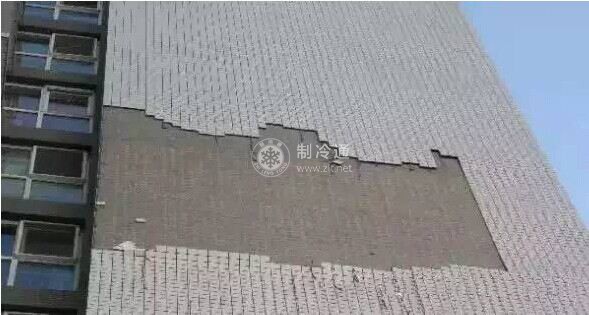

1.PF保溫層拉拔強(qiáng)度不合格的可能原因

（1）PF保溫板本身強(qiáng)度低，壓折比不合格。在生產(chǎn)中加入防火增塑劑過量。

（2）生產(chǎn)使用熱塑性酚醛樹脂，或摻入大量再生回收料，或使用粉化比較嚴(yán)重保溫板，或施工使保溫板和主體墻形成假粘、虛粘，或者保溫板本身強(qiáng)度低而斷裂。

（3）PF保溫板與基層粘結(jié)強(qiáng)度低，使用聚合物粘結(jié)砂漿的質(zhì)量不合格。

（4）PF保溫板與護(hù)面劑強(qiáng)度低，在兩者間分層，導(dǎo)致聚合物粘結(jié)砂漿粘結(jié)強(qiáng)度降低。

2.PF保溫層拉拔強(qiáng)度不合格的防治

（1）PF保溫板拉伸強(qiáng)度應(yīng)≥>0.1MPa，與水泥砂漿粘結(jié)的強(qiáng)度應(yīng)≥>0.2MPa。

（2）PF保溫板與護(hù)面層拉伸強(qiáng)度應(yīng)>≥0.2MPa，與水泥砂漿粘結(jié)的強(qiáng)度應(yīng)>0.6MPa。

（3）現(xiàn)場檢測點框粘結(jié)的拉拔強(qiáng)度時，掌握正確操作方法，應(yīng)在基層有聚合物粘結(jié)砂漿部位拉拔，不應(yīng)在無粘結(jié)砂漿層部位空拉。
