（1）普通型PUF保溫施工

噴涂發(fā)泡適用于大面積施工，噴涂發(fā)泡的特點(diǎn)是反應(yīng)速度快，發(fā)泡不用模具，適用于平面、垂直面、頂面、形狀簡(jiǎn)單或復(fù)雜的表面，可直接在現(xiàn)場(chǎng)施工表面上發(fā)泡。泡沫厚度不受任何限制，施工無接縫。

1）低壓空氣噴涂發(fā)泡機(jī)操作

低壓空氣噴涂發(fā)泡是較普遍的一種成型方法。它是由低壓計(jì)量泵將反應(yīng)物料輸至噴槍，被壓縮空氣霧化噴射到被施工表面后發(fā)泡成型。

①配料：根據(jù)小試合格的配方確定后，按配方中各自物料倍量放大，分別加入帶有過濾網(wǎng)的A和B料罐內(nèi)。

②調(diào)整流量：用質(zhì)量法分別測(cè)試組合聚醚和異氰酸酯兩組分在單位時(shí)間的流量，然后再按照已通過小試確認(rèn)后的兩個(gè)組分質(zhì)量比進(jìn)行校對(duì)調(diào)整，并控制兩組分實(shí)際流量的比值應(yīng)等于配方中的質(zhì)量比，流量誤差不超過±1%。

③噴涂：將A、B組分的料管，分別接到噴槍A、B兩活接頭上，壓縮機(jī)的風(fēng)管接通噴槍風(fēng)活接頭上。先開空壓機(jī)風(fēng)閥，根據(jù)現(xiàn)場(chǎng)需噴涂高度或距離，將空氣壓力與流量調(diào)到所需霧化的風(fēng)壓，然后開動(dòng)物料計(jì)量泵即可噴涂施工。

確定噴槍口與物面距離后，即可進(jìn)行噴涂施工，一般為自下而上、左右移動(dòng)噴涂為宜，應(yīng)多次分層噴涂，每次噴涂厚度宜在10~l5mm，直至噴涂到所要求的厚度。

物料的配方應(yīng)根據(jù)施工的環(huán)境溫度和工作面溫度調(diào)整，通常噴涂物料固化時(shí)間宜控制3~7s，如果相對(duì)固化時(shí)間太短，易堵槍；固化速度太慢容易使物料發(fā)生流失或滴落現(xiàn)象，并對(duì)連續(xù)噴涂不利，易導(dǎo)致前一層泡沫被后一層噴涂吹動(dòng)，泡體易脫落。

霧化風(fēng)壓根據(jù)物料的流量不同和物料黏度大小而變化，一般控制在0.3~0.4MPa。風(fēng)壓太低，物料霧化不佳，泡沫質(zhì)量低劣。風(fēng)壓過大，使物料吹散，損失增大。

噴涂結(jié)束后，先停物料泵，然后將噴槍內(nèi)殘留物料用風(fēng)吹凈后再停風(fēng)泵。料罐內(nèi)物料可不必排的太凈，尤其是B料（異氧酸酯），少量的余料可以起封泵作用，將蓋蓋嚴(yán)，嚴(yán)禁吸潮，便于下次使用。然后停空氣泵。

最后，停機(jī)后拆噴槍，按噴槍構(gòu)造不同，應(yīng)按規(guī)定對(duì)噴槍清洗，可用丙酮等進(jìn)行處理。

2）高壓噴涂發(fā)泡機(jī)操作

高壓噴涂發(fā)泡機(jī)各個(gè)參數(shù)的溫度、壓力等功能完全由電腦控制，自動(dòng)化程度高。高壓噴涂發(fā)泡機(jī)是對(duì)低壓噴涂發(fā)泡機(jī)使用中缺點(diǎn)的改進(jìn)。

①配方確定后，A、B兩個(gè)物料組分的黏度應(yīng)相近。

②物料內(nèi)不得有雜質(zhì)或固體微粒。

③當(dāng)設(shè)備加溫時(shí)，料管內(nèi)必須有料液，避免燒壞料管。

④噴涂操作順序同低壓噴涂機(jī)操作。

（2）建筑屋面現(xiàn)場(chǎng)噴涂防水保溫功能型PUF施工

噴涂施工時(shí)，當(dāng)日的施工作業(yè)面上連同異型部位的細(xì)部構(gòu)造應(yīng)一次連續(xù)地噴涂施工完成。根據(jù)防水保溫層的厚度可分幾遍噴涂，整體施工完成后在建筑基面上應(yīng)形成一層無接縫、連續(xù)的PUF殼體。

（3）按設(shè)計(jì)要求，在PU℉塑料體表面上再噴（刷）防紫外線涂料或其他類防護(hù)層

1）可連續(xù)涂刷快干型耐紫外線的防護(hù)涂料，或兼有防水功能的涂料。

2）可刮涂聚合物水泥抗裂砂漿保護(hù)層。

3）上人面層可按設(shè)計(jì)要求鋪設(shè)地磚等剛性承受荷載的保護(hù)層等。

3.建筑密封施工

在建筑上密封以往被人們所忽視，沒有足夠重視。實(shí)際在使用保溫材料的建筑維護(hù)結(jié)構(gòu)空腔（如外墻、屋頂）內(nèi)的溫差較大，很容易導(dǎo)致潮氣的集聚和冷凝的產(chǎn)生。在滲漏部位或施工薄弱地方，會(huì)常年產(chǎn)生冷熱氣流交換、受潮并易發(fā)霉。在建筑中增設(shè)的隔氣層雖然在大表面上減少了冷氣體的產(chǎn)生，但不可能完全達(dá)到連續(xù)密封，仍有局部縫隙或空腔的存在，產(chǎn)生的氣流促使部分潮氣流動(dòng)而出現(xiàn)滲透。據(jù)有關(guān)資料報(bào)道：在建筑外維護(hù)結(jié)構(gòu)空腔內(nèi)，空氣流動(dòng)形式傳播的潮氣至少是以滲透形式傳播潮氣的100倍。

即使是理想保溫材料，因建筑結(jié)構(gòu)構(gòu)造或保溫材料特定施工方式等因素，不易達(dá)到100%密封，會(huì)有不同程度的降低它們實(shí)際的保溫效果。

目前，常用的施工方法是PUF塑料的噴涂法和澆注法（或稱灌注法）。如，在建筑施工時(shí)出現(xiàn)的縫隙、夾芯復(fù)合板頂面節(jié)點(diǎn)的縫隙、因建筑物沉降而出現(xiàn)的縫隙及傳統(tǒng)保溫材料無法安裝的地方等。若需單獨(dú)密封縫隙或孔洞等較小的作業(yè)面，為節(jié)省原料，使物料完全澆注到縫隙中，并真正達(dá)到密封效果，宜采用人工或機(jī)械澆注法。反之，應(yīng)采用機(jī)械噴涂法。尤其應(yīng)注意的是，在澆注施工時(shí)，發(fā)泡速度應(yīng)根據(jù)施工縫隙深淺、寬度等因素而確定，嚴(yán)格控制好發(fā)泡速度，不得出現(xiàn)泡沫固化過慢或過快，如果泡沫固化過慢會(huì)出現(xiàn)漏料，會(huì)影響施工進(jìn)度。如泡沫固化過快，物料流動(dòng)指數(shù)降低，會(huì)產(chǎn)生發(fā)泡不滿現(xiàn)象。在密封完成后，可進(jìn)行相應(yīng)的隱蔽或裝飾處理。

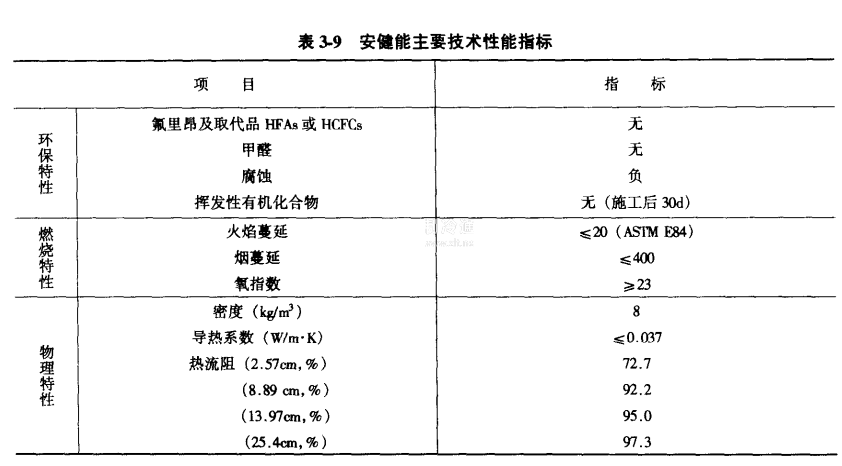

加拿大安健能公司稱此密封保溫過程為安健能保溫體系，將安健能稱為冷凝脂（Poy：cynene），通過化學(xué)反應(yīng)形成的一種低密度、憎水、開孔式塑料軟發(fā)泡保溫材料，其主要性能指標(biāo)見表3-9。安健能保溫材料是一種兼可呼吸的空氣隔絕層和保溫材料為一體，在現(xiàn)場(chǎng)噴涂發(fā)泡沫過程中，可呼吸的微小開孔內(nèi)能充滿99%的空氣，在雨季、零下40℃的低溫或零上45℃的高溫都可進(jìn)行施工，施工方法也是澆注法和噴涂法，并能保證密封保溫工程質(zhì)量。
