用凍干法制備超細微粉的實例是很多的，如碳酸鉛是固體推進劑燃燒的催化劑，使用比表面積大、分散性好的碳酸鉛粉體可大大改善推進劑的燃燒性能。有人采用沉淀轉化法，即將氯化鈉加到醋酸鉛溶液中，生成氯化鉛沉淀，再加入碳酸鈉溶液，轉化為碳酸鉛沉淀，然后凍干，得到分散性優良的碳酸鉛超細粉。

銦在自然界是稀有金屬，在礦床中常與錫伴生。全世界銦每年的產量為150t，我國銦年冶棟50t，居世界首位。但對其深加工、進行高新技術產品的開發尚處于起步階段。其資源增值的重要途徑之一是生產ITO,ITO膜主要用于計算機雷達的屏蔽保護、防雷達飛機以及液晶顯示器的透明導電極上。有報道采用高氯酸鹽沉淀氫氧化銦、凍干制粉工藝，可制得粒徑在1m以下的單分散微粉。

明膠一羥磷石復合物被認為是用于骨缺損修補的理想生物醫用材料，在其燒結成型前，通常由凍干法制得含有大量微孔的粉末，這些微孔可為骨組織生長提供合適的理化微環境，引導骨組織生長，提高與生物的相容性。

凍干在脂質體毫微粒制備方面具有無比的優越性，所得粉末具有很好的流動性、分散性、穩定性和較高的藥物包裹率，被用于藥物載體靶向給藥用藥物緩釋等領域，相當部分工作已進人臨床階段。

利用真空凍干法制備UO，粉末，制備過程中放射性廢物排出量少，在生成氧化物時不易形成粉塵，成型性好，工藝簡單，可制造含放射性物質的核燃料。

用凍干法可制備隔熱輕陶瓷，將A12（SO。）：或Na:CO，等鹽溶液噴入液氮中產生具有良好微孔結構的固體，用凍干法除去固體中水分，將所得細微粉制成一定形狀，在1475~1600℃下燒結，即可得多孔輕質陶瓷，廣泛用于治金和航天工業作為耐高溫隔熱材料。

中國科技大學報道了凍干超微粉制備陶瓷超導材料的工藝。

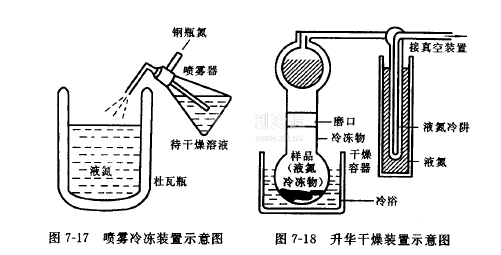

按Bao.5sYa.5CuO，名義組成的化學計量把經過重結晶處理過的Ba（NO，）2、Y（NO3）：、Cu（NO3）z配成總金屬離子濃度為0.6mol的水溶液，然后用圖7-17所示的噴霧裝置把水溶液直接噴入液氮中，待冷凍物料與液氮分離后轉人圖7-18所示的凍干容器中，抽真空，升華出來的水蒸氣捕集在液氮冷阱中。

冷浴的溫度應盡量高，但必須保證在干燥過程中冷凍物料不熔化，完全干燥后，所得蓬松多孔的硝酸鹽混合物經加熱分解，抽去氮氧化物，剩下的物料經壓片后在850~1000℃范圍燒結成陶瓷超導材料。
