冷庫按照其建筑結構可以分為四大類。
(一)土建冷庫
土建冷庫的建筑物主體一般為鋼筋混凝土框架結構或混合結構。土建冷庫的圍護結構屬重體性結構,熱惰性較大,庫溫易于穩定。土建冷庫是目前我國冷庫的主要類型。
土建冷庫庫房的結構形式常用梁板式結構和無梁樓蓋結構兩種。
梁板式結構由梁、板、柱三種構件組成,樓面載荷由樓板傳給主梁,再由主梁經柱子傳給基礎。梁板式結構多用于小型單層冷庫庫房,具有技術簡單、施工方便的特點。冷庫要求整體性好,宜用現澆梁板結構。為方便制冷管道安裝和便于庫內氣流組織,庫房?jī)?nèi)的梁多做成反梁。
多層冷庫不宜采用梁板式結構,因板底有主、次梁通過,既不利于隔熱層和隔汽層的施工,也不利于制冷管道的安裝和氣流組織,更不能充分利用建筑空間。目前,多層冷庫庫房多采用無梁樓蓋結構。
無梁樓蓋結構是由樓板、柱帽、柱組成。為了整體性好,多用現澆無梁樓蓋。無梁樓蓋結構的特點是:現澆板底光滑平整,既有利于頂排管和風道的設置,同時也有利于庫內氣流組織;因板底無梁,庫房?jī)?nèi)的空間可充分利用,節省土建投資;板底如需倒貼隔熱層和隔汽層時,施工方便,且節省材料;板底光滑平整,不宜積聚灰塵,衛生條件好。
(二)裝配冷庫

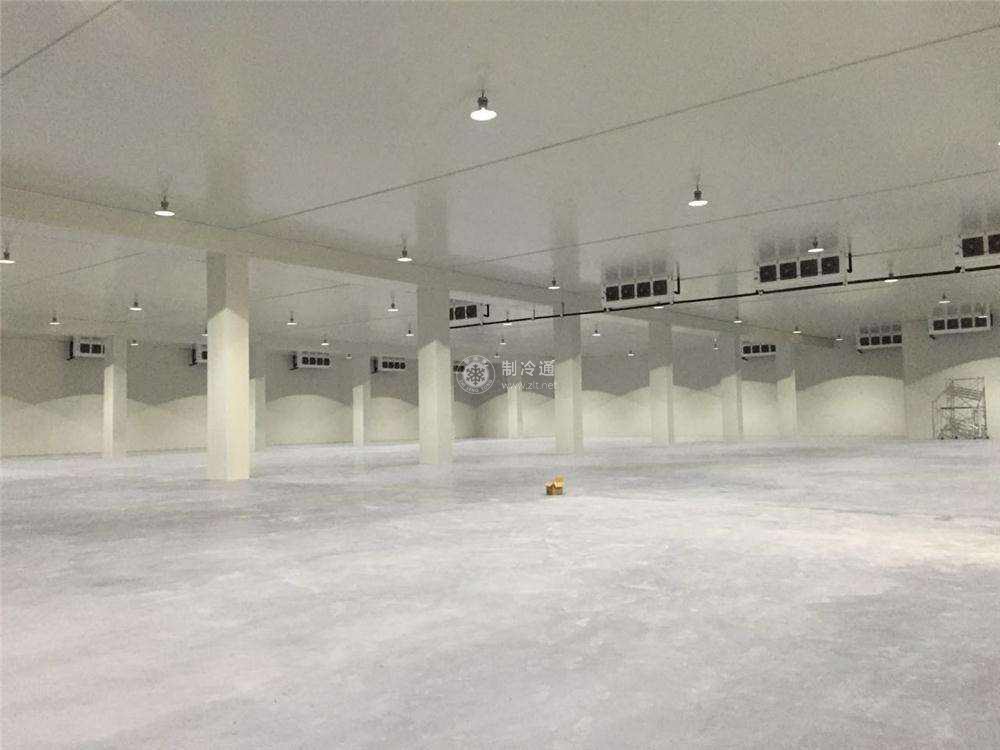

裝配冷庫一般為單層庫,其庫體為鋼框架輕質預制隔熱板裝配結構,其承重構件多為薄壁型鋼材制作。由于除地面外所有構件均是按統一標準在專業工廠預制,工地現場組裝,所以施工速度快,建設周期短。裝配冷庫日前的發展速度很快。
裝配式冷庫是由預制的庫板(夾芯隔熱板)拼裝而成,又稱組合式冷庫。根據客戶的需要,可以方便而迅速地組合成不同尺寸、不同庫內間壁、不同庫門位置、不同類別(高溫庫、低溫庫、氣調庫)的冷庫。因此,裝配式冷庫廣泛適用于各企業、事業單位、賓館、飯店、酒店、商店等部門作為蛋禽、乳制品、肉、海產品及其他食品冷凍、冷藏之用。
裝配式冷庫與其他小型冷庫相比,具有如下特點:由于庫板是在工廠里批量生產的,所以裝配式冷庫組裝周期短,投產使用見效快;結構簡單,能反復拆卸,運輸方便,便于移動,因此,它很適宜于庫址不定,需遷移的單位使用,故又稱為移動式冷庫。裝配式冷庫的庫板是采用先進水平生產線專用設備制造成型的,加工精度高,庫板相互間采用偏心鉤聯結,庫板拼裝后板縫均勻,涂以密封膠后密封性良好:庫板采用硬質聚氨酯泡沫塑料板芯或膨脹的聚苯乙烯泡沫塑料板芯,面板材料常采用0.5~1.0納米厚的鍍鋅鋼板、不銹鋼板、涂塑鋼板或合金鋁板。因此,庫板加工的保溫性能良好;裝配式冷庫外形美觀、大方,庫體質量輕。
裝配式冷庫按其容量、結構特點有室外裝配式和室內裝配式之分。室外裝配式冷庫均為鋼結構骨架,并輔以隔熱墻體、頂蓋和底架,其隔熱、防潮及降溫等性能要求類同于土建式冷庫。室外裝配式冷庫一般容量在500~1000噸,適用于商業和食品加工業使用。室內裝配式冷庫又稱活動裝配冷庫,一般容量在5~100噸,必要時可采用組合裝配,容量可達500噸以上。室內裝配式冷庫最適用于賓館、飯店、菜場及商業食品流通領域使用。
(三)覆土冷庫
覆土冷庫的洞體多為拱形結構,有單洞體或連續拱形式。一般為磚石砌體,并以一定厚度的黃土覆蓋層作為隔熱層。由于它具有因地制宜、就地取材、施工簡單、造價較低、堅固耐用等優點,因此在西北地區得到較大發展。
(四)山洞冷庫
山洞冷庫的洞體的巖層覆蓋厚度一般不小于20米,連續使用時間越長,隔熱效果越佳,熱穩定性能越好。
