整體式對流熱交換器

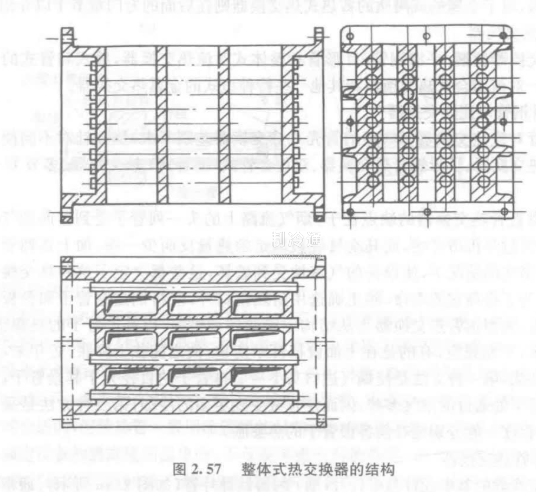

整體式對流熱交換器的結構如圖2.57所示，其制造方法為：用4~6mm厚的鋼板焊制成構架壁，形成矩形箱，箱壁上開小孔，焊上空氣所流通的鋼管，在鋼管之間的垂直方向布置煙氣流通的管子，然后在矩形箱端壁上所焊縱橫管子之間的空間澆人鑄鐵，這樣就得到一個整體，其中兩塊端部鋼板同時充當法蘭盤，法蘭盤和集氣箱相連。

由于整體式熱交換器采取整體鑄造結構，最熱區段的熱可傳給較冷區段，因而能延長使用壽命。它的結構簡單，由于鑄鐵內的鋼管本身構成了骨架，故當鑄鐵器內出現裂紋時，其整體性和氣密性不會受到破壞。但它有一個很大的缺點，即笨重，每單位傳熱量的金屬重量比雙面針片熱交換器要多3~4倍，約為平滑鋼管的2倍。此外，鑄鐵同鋼管壁之間的良好接觸
